M17/119-RG 174(RG 174A/U)同轴电缆

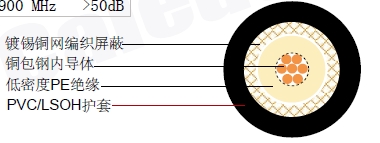

结构
| 内导体 |
铜包钢(CCS) |
7 x 0.16 mm |
| 绝缘 |
低密度PE |
Φ1.50 ± 0.08 |
mm |
| 外导体 (屏蔽) |
镀锡铜 |
64 x 0.10 mm |
| 屏蔽覆盖率 |
|
88% |
| 护套 |
PVC /低烟无卤 |
Φ2.80 ± 0.13 |
mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
100 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
290 Ohm/Km |
| 外导体电阻 |
39.0 Ohm/Km |
| 测试/工作电压(最大) |
4.5 KV/1.6 KV |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜的重量 |
5.9 Kg/Km |
| 电缆重量(大约) |
12.5 Kg/Km |
| 屏蔽有效性 |
100-900 MHz>50dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 50 |
17.5 |
5.34 |
| 100 |
25.8 |
7.87 |
| 200 |
38.2 |
11.65 |
| 400 |
54.9 |
16.74 |
| 500 |
63.1 |
19.24 |
| 600 |
68.6 |
20.91 |
| 860 |
81.2 |
24.76 |
| 1000 |
87.5 |
26.68 |
回波损耗
| 30 |
300 MHz>26dB |
| 300 |
600 MHz>23dB |
| 600 |
900 MHz>20dB |
