RG174 微型同轴电缆

RG174 微型同轴电缆RG174 微型同轴电缆

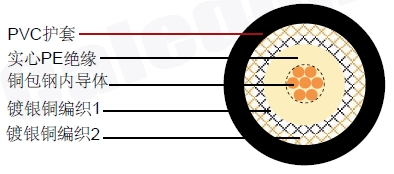

结构

内导体 铜包钢(CCS) 7 x 0.16 mm
绝缘 实心 PE Φ1.52 mm
外导体 (屏蔽 1) 镀银铜 0.1mm
外导体 (屏蔽 2) 镀银铜 0.1mm
护套 PVC Φ2.80 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 101 pF/m
传播速度 66%
绝缘电阻 - Mohm.Km
内导体电阻 - Ohm/Km
外导体电阻 - Ohm/Km
工作温度范围 -40°C - +85 °C
电缆重量(大约) 12 kg/km

衰减

频率 (MHz) 衰减 (dB/100 m) 最大衰减(dB/100ft)
100 28 8.5
200 40 12.2
400 58 17.7
900 90 27.4
1200 106 32.3
1500 119 36.3
1800 130 39.6
2000 138 42.1
2500 155 47.2
