M17/60-RG 142(RG 142B/U)同轴电缆

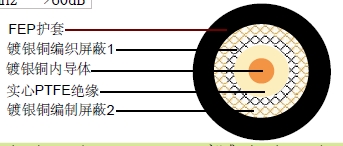

结构

| 内导体 |
镀银铜包钢(SCCS) |
Φ0.94 mm |
| 绝缘 |
实心 PTFE |
Φ2.95 ±0.05mm |
| 外导体(屏蔽 1) |
镀银铜 |
112 x 0.13 mm |
| 屏蔽覆盖率 |
|
96% |
| 外导体(屏蔽 2) |
镀银铜 |
112 x 0.13 mm |
| 屏蔽覆盖率 |
|
96% |
| 外导体 |
FEP |
Φ4.95 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
95.4 pF/m |
| 传播速度 |
70% |
| 绝缘电阻 |
>2000 Mohm.Km |
| 内导体电阻 |
63.3 Ohm/Km |
| 外导体电阻 |
7.5 Ohm/Km |
| 测试/工作电压(最大) |
5.0 KV/1.9 KV |
| 工作温度范围 |
-55 °C - +200 °C |
| 铜的重量 |
47.0 Kg/Km |
| 电缆重量(大约) |
80.0 Kg/Km |
| 屏蔽有效性 |
100-900 MHz>60dB |
衰减
| 频率 (MHz) |
衰减(dB/100m) |
衰减(dB/100ft) |
| 100 |
12.8 |
3.90 |
| 200 |
17.7 |
5.40 |
| 400 |
25.9 |
7.90 |
| 700 |
35.1 |
10.70 |
| 900 |
40.4 |
12.32 |
| 1000 |
43.0 |
13.11 |
| 2000 |
63.3 |
19.30 |
| 3000 |
79.4 |
24.21 |
| 5000 |
107.0 |
32.62 |
| 8000 |
141.7 |
43.20 |
回波损耗
| 30 |
300 MHz>28dB |
| 300 |
600 MHz>24dB |
| 600 |
900 MHz>22dB |
|
