M17/6-RG 12(RG 12 A/U)同轴电缆

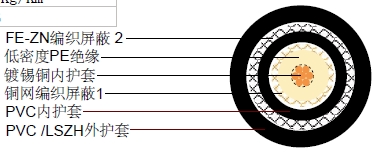

结构

M17/6-RG 12(RG 12 A/U)同轴电缆M17/6-RG 12(RG 12 A/U)同轴电缆

内导体 镀锡铜 7 x 0.40 mm
绝缘 低密度PE Φ7.25 ±0.18 mm
外导体(屏蔽 1) 裸铜 192 x 0.18 mm
屏蔽覆盖率   97%
内导体 PVC Φ10.3 ±0.18 mm
外导体(屏蔽 2) 镀锌钢丝 144 x 0.24 mm
屏蔽覆盖率   85%
外导体 PVC /低烟无卤 Φ14.30 ±0.20 mm

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 67 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 20.5 Ohm/Km
外导体电阻 4.5 Ohm/Km
测试/工作电压(最大) 8.0 KV/5.0 KV
工作温度范围 -30 °C - +70 °C
铜重量 57 Kg/Km
电缆重量(大约) 298.5 Kg/Km
屏蔽有效性 >70 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ft)
50 4.2 1.28
100 6.2 1.89
200 9.3 2.84
400 13.8 4.21
500 15.5 4.73
600 17.1 5.21
860 21.1 6.43
1000 23.4 7.13

回波损耗

30 300 MHz>30dB
300 600 MHz>27dB
600 900 MHz>25dB
