RG 11 AL同轴电缆

RG 11 AL同轴电缆RG 11 AL同轴电缆

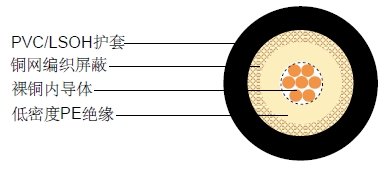

结构

内导体 裸铜 7 x 0.40 mm
绝缘 低密度PE Φ7.25 ±0.18 mm
外导体 (屏蔽) 裸铜 112 x 0.15 mm
屏蔽覆盖率   64%
护套 PVC /低烟无卤 Φ10.3 ±0.18 mm

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 67 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 20.5 Ohm/Km
外导体电阻 10 Ohm/Km
工作温度范围 -30 °C - +70 °C
铜重量 27.8 Kg/Km
电缆重量(大约) 118.2 Kg/Km
屏蔽有效性 >45 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减(dB/100ft)
50 4.4 1.34
100 6.4 1.95
200 9.7 2.96
400 14.3 4.36
500 16.1 4.91
600 17.9 5.46
860 22.0 6.71
1000 24.4 7.44

回波损耗

30 300 MHz>30dB
300 600 MHz>27dB
600 900 MHz>25dB
