RG 11同轴电缆

RG 11同轴电缆

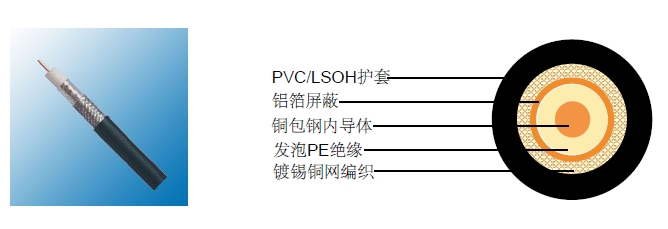

结构

内导体 铜包钢(CCS) 1.63 mm
绝缘 低密度PE Φ7.2 ±0.2 mm
包带 屏蔽 铝箔 100%
外导体 (屏蔽) 铝丝 96 x 0.12 mm
屏蔽覆盖率   60%
护套 PVC /低烟无卤 Φ10.3 ±0.18 mm

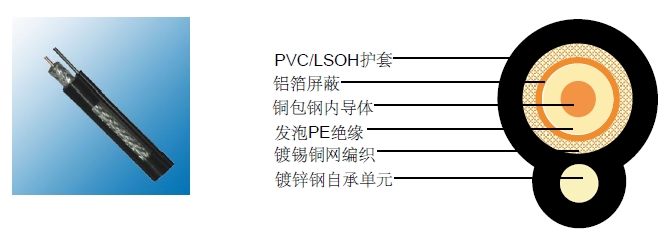

自承单元(可选) 镀锌钢 1.83mm / 2.77mm

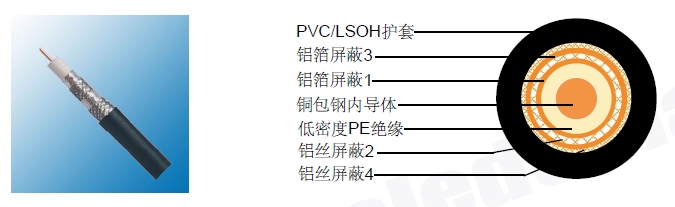

* 可选三层屏蔽或四层屏蔽，也可选自承单元

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 53 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 13.5 Ohm/Km
外导体电阻 24.1 Ohm/Km
工作温度范围 -30 °C - +70 °C
电缆重量(大约) 116.4 -140.4Kg/Km

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ft)
50 3.1 0.95
100 4.2 1.28
250 6.8 2.07
300 7.5 2.29
350 7.9 2.41
400 8.5 2.59
450 9.1 2.77
500 9.5 2.90
550 10.1 3.08
600 10.5 3.20
750 12.1 3.69
860 13.2 4.02
1000 14.3 4.36
1450 18.6 5.67
2050 23.0 7.01
