RF 58 LTA同轴电缆

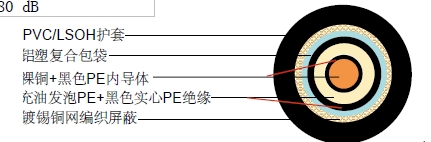

结构
| 内导体 |
裸铜+ 黑色PE |
1.00 mm |
| 绝缘 |
充油发泡PE + 黑色实心PE |
Φ2.95 ±0.10 mm |
| 外导体 (屏蔽 1) |
铝塑复合带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
镀锡铜 |
64 x 0.15 mm |
| 屏蔽覆盖率 |
|
73% |
| 护套 |
PVC /低烟无卤 |
Φ5.00 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
80 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
22.5 Ohm/Km |
| 外导体电阻 |
20.5 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
17.8 Kg/Km |
| 电缆重量(大约) |
35.4 Kg/Km |
| 屏蔽有效性 |
>80 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 50 |
7.3 |
2.23 |
| 100 |
9.8 |
2.99 |
| 400 |
19.7 |
6.01 |
| 600 |
24.9 |
7.59 |
| 860 |
30.1 |
9.18 |
| 1000 |
32.7 |
9.97 |
| 1750 |
45.8 |
13.96 |
| 2400 |
55.8 |
17.01 |
回波损耗
| 30 |
300 MHz>30dB |
| 300 |
600 MHz>26dB |
| 600 |
900 MHz>20dB |
|
