RF 58 LL同轴电缆

RF 58 LL同轴电缆RF 58 LL同轴电缆

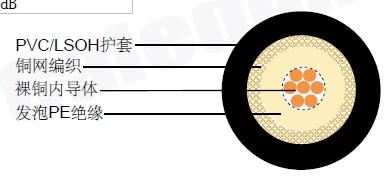

结构

内导体 裸铜 7 x 0.50 mm
绝缘 发泡PE Φ3.80 ±0.10 mm
外导体 (屏蔽) 裸铜 144 x 0.12 mm
屏蔽覆盖率   94%
护套 PVC /低烟无卤 Φ5.40 ±0.10 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 80 pF/m
传播速度 80%
绝缘电阻 >5000 Mohm.Km
内导体电阻 14 Ohm/Km
外导体电阻 11 Ohm/Km
工作温度范围 -30 °C - +70 °C
铜重量 28.0 Kg/Km
电缆重量(大约) 45.9 Kg/Km
屏蔽有效性 >55 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减(dB/100ft)
50 7.0 2.13
100 10.2 3.11
400 21.2 6.46
600 26.3 8.02
860 32.2 9.82
1000 35.1 10.70
1750 48.0 14.63
2400 58.2 17.74

回波损耗

30 300 MHz>30dB
300 600 MHz>27dB
600 900 MHz>22dB
