RF 58 LAP同轴电缆

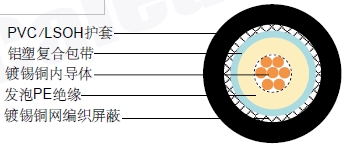

结构
| 内导体 |
镀锡铜 |
7 x 0.40 mm |
| 绝缘 |
发泡PE |
Φ3.10 ±0.10 mm |
| 外导体 (屏蔽 1) |
铝塑复合带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
镀锡铜 |
96 x 0.10 mm |
| 屏蔽覆盖率 |
|
72% |
| 护套 |
PVC /低烟无卤 |
Φ5.00 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
80 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
20.5 Ohm/Km |
| 外导体电阻 |
20 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
15.3 Kg/Km |
| 电缆重量(大约) |
33.9 Kg/Km |
| 屏蔽有效性 |
>80 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 50 |
9.6 |
2.93 |
| 100 |
12.8 |
3.90 |
| 400 |
25.9 |
7.90 |
| 600 |
32.1 |
9.79 |
| 860 |
39.0 |
11.89 |
| 1000 |
42.4 |
12.93 |
| 1750 |
59.0 |
17.99 |
| 2400 |
72.3 |
22.04 |
回波损耗
| 30 |
300 MHz>28dB |
| 300 |
600 MHz>24dB |
| 600 |
900 MHz>22dB |
|
