RF 50 LTA同轴电缆

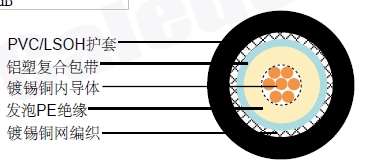

结构
| 内导体 |
镀锡铜 |
7 x 0.25 mm |
| 绝缘 |
发泡PE |
Φ2.00 ±0.10 mm |
| 外导体 (屏蔽 1) |
铝塑复合带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
镀锡铜 |
48 x 0.12 mm |
| 屏蔽覆盖率 |
|
64% |
| 护套 |
PVC /低烟无卤 |
Φ3.60 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
95 pF/m |
| 传播速度 |
75% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
20.5 Ohm/Km |
| 外导体电阻 |
32.5 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
8.2 Kg/Km |
| 电缆重量(大约) |
18.3 Kg/Km |
| 屏蔽有效性 |
>75 dB |
衰减
| 频率(MHz) |
衰减(dB/100m) |
衰减(dB/100ft) |
| 50 |
13.0 |
3.96 |
| 100 |
17.3 |
5.27 |
| 400 |
35.0 |
10.67 |
| 600 |
43.3 |
13.20 |
| 860 |
52.7 |
16.07 |
| 1000 |
57.2 |
17.44 |
| 1750 |
76.7 |
23.38 |
| 2400 |
94.0 |
28.66 |
回波损耗
| 30 |
300 MHz>24dB |
| 300 |
600 MHz>21dB |
| 600 |
900 MHz>15dB |
|
