  首页产品同轴电缆

RF22(7/8″)同轴电缆

RF22(7/8″)同轴电缆RF22(7/8″)同轴电缆

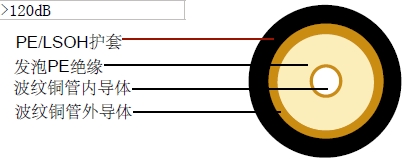

结构

内导体 光滑铜管 Φ9.0 mm
绝缘 发泡PE Φ22.3 mm
外导体 波纹铜管 Φ24.9 mm
护套 PE/低烟无卤 Φ27.5 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 75 pF/m
传播速度 89%
绝缘电阻 >5000 Mohm.Km
内导体电阻 1.05 Ohm/Km
外导体电阻 1.18 Ohm/Km
安装温度范围 -40°C - +60 °C
工作温度范围 -55°C - +85°C
测试电压 6 KV
电缆重量(大约) 490 kg/km
工作频率范围 1 - 5000 MHz
屏蔽有效性 >120dB

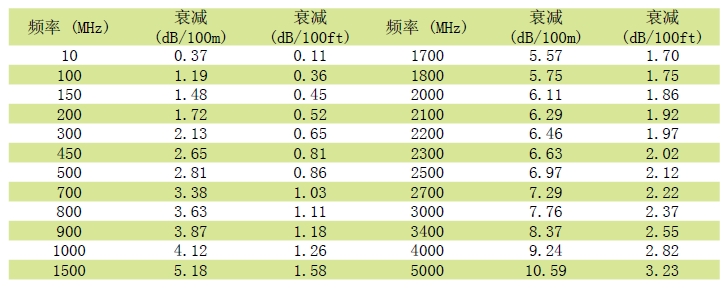

衰减

回波损耗

806 960 MHz24.3dB
1700 2000 MHz24.3dB
