RF 195 LTA同轴电缆

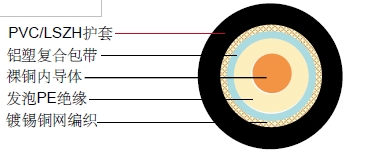

结构
| 内导体 |
裸铜 |
0.95 mm |
| 绝缘 |
发泡PE |
Φ2.80 ± 0.10 mm |
| 外导体 (屏蔽 1) |
铝塑复合带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
镀锡铜 |
96 x 0.12 mm |
| 屏蔽覆盖率 |
|
85% |
| 护套 |
PVC /低烟无卤 |
Φ5.00 ± 0.10 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
80 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
25.2 Ohm/Km |
| 外导体电阻 |
18.5 Ohm/Km |
| 工作温度范围 |
-30 °C - +70 °C |
| 铜重量 |
16.6 Kg/Km |
| 电缆重量(大约) |
36.6 Kg/Km |
| 屏蔽有效性 |
>80 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100ft) |
| 50 |
8.5 |
2.59 |
| 100 |
11.3 |
3.45 |
| 400 |
22.9 |
6.98 |
| 600 |
28.7 |
8.75 |
| 860 |
34.5 |
10.52 |
| 1000 |
37.5 |
11.43 |
| 1750 |
52.2 |
15.91 |
| 2400 |
64.0 |
19.51 |
回波损耗
| 30 |
300 MHz>28dB |
| 300 |
600 MHz>24dB |
| 600 |
900 MHz>19dB |
|
