RF 175 AF同轴电缆

RF 175 AF同轴电缆RF 175 AF同轴电缆

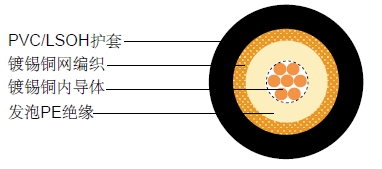

结构

内导体 镀锡铜 7 x 0.13 mm
绝缘 发泡PE Φ1.70 ± 0.10mm
外导体 镀锡铜 80 x 0.10 mm
屏蔽覆盖率   92%
护套 PVC /低烟无卤 Φ2.60 ± 0.10mm

电气和物理性能

性阻抗 75±5 Ohm
标称电容 56 pF/m
传播速度 66%
绝缘电阻 >5000 Mohm.Km
内导体电阻 20.5 Ohm/Km
外导体电阻 30.0 Ohm/Km
工作温度范围 -25 °C - +80 °C
铜重量 6.9 Kg/Km
电缆重量(大约) 11.3 Kg/Km
屏蔽有效性 >50 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ft)
50 11.7 3.57
100 15.8 4.82
200 24.6 7.50
400 36.5 11.13
500 41.3 12.59
600 44.7 13.63
860 53.8 16.40
1000 57.7 17.59

回波损耗

30 300 MHz>20dB
300 600 MHz>18dB
600 900 MHz>16dB
