LCX22(7/8″)R同轴电缆

LCX22(7/8″)R同轴电缆LCX22(7/8″)R同轴电缆

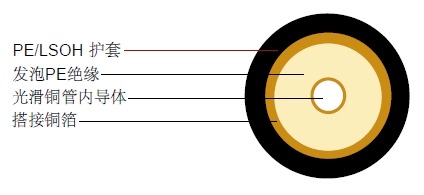

结构

内导体 光滑铜管 Φ9.0 mm
绝缘 发泡PE Φ22.5 mm
外导体 搭接铜箔 Φ22.8 mm
护套 PE/低烟无卤 Φ27.2 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 76 pF/m
传播速度 89%
绝缘电阻 >5000 Mohm.Km
内导体电阻 1.2 Ohm/Km
外导体电阻 2.8 Ohm/Km
安装温度范围 -40°C - +60 °C
工作温度范围 -55°C - +85°C
电缆重量(大约) 420kg/km/480kg/km

衰减

频率(MHz) 衰减 (dB/100 m) 衰减(dB/100ft)
75 1.20 0.37
150 1.80 0.55
450 3.30 1.01
800 5.10 1.55
900 5.50 1.68
