KX 8同轴电缆

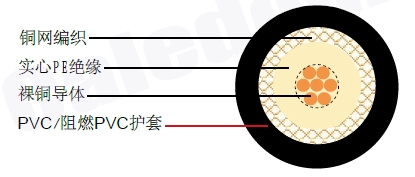

结构
| 内导体 |
裸铜 |
7 x 0.4 mm |
| 绝缘 |
实心 PE |
Φ7.25 mm |
| 外导体 屏蔽 |
裸铜 /铜包铝(CCA) |
192 x 0.10 mm |
| 屏蔽覆盖率 |
|
80% |
| 护套 |
PVC/FR-PVC |
Φ10.20 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
22.2 Ohm/Km |
| 外导体电阻 |
15.5 / 16.5 Ohm/Km |
| 工作温度范围 |
-25°C - 75°C |
| 屏蔽有效性 |
65dB(100-3000MHz) |
| 电缆重量(大约) |
- kg/km |
衰减
| |
铜丝编织 |
|
|
铜包铝编织 |
|
| 频率 (MHz) |
衰减 (dB/100m) |
衰减 (dB/100 ft) |
频率 (MHz) |
衰减 (dB/100m) |
衰减 (dB/100 ft) |
| 10 |
2.9 |
0.88 |
10 |
2.9 |
0.88 |
| 50 |
4.5 |
1.37 |
50 |
4.5 |
1.37 |
| 100 |
6.6 |
2.01 |
100 |
6.6 |
2.01 |
| 200 |
10.9 |
3.32 |
200 |
11.9 |
3.63 |
| 400 |
13.8 |
4.21 |
400 |
14.8 |
4.51 |
| 850 |
23.6 |
7.20 |
850 |
24.6 |
7.50 |
| 950 |
26.8 |
8.17 |
950 |
27.8 |
8.48 |
| 1000 |
27.5 |
8.38 |
1000 |
28.5 |
8.69 |
回波损耗
| 5 |
470 MHz>25dB |
| 470 |
3000 MHz>20dB |
|
