CTX 64 同轴电缆

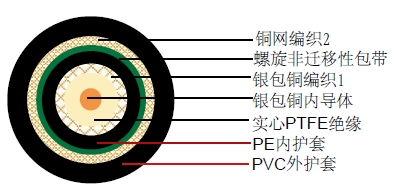

结构
| 内导体 |
镀银铜 |
1.40 mm |
| 绝缘 |
发泡PE |
Φ6.40 ±0.10 mm |
| 外导体 (屏蔽 1) |
镀银铜 |
216x 0.13 mm |
| 屏蔽覆盖率 |
|
92% |
| 内导体 |
PE |
Φ8.60 ±0.10 mm |
| 包带 |
螺旋形非迁移性包带 |
h. 27 mm |
| 外导体 (屏蔽 2) |
裸铜 |
216 x 0.16 mm |
| 屏蔽覆盖率 |
|
92% |
| 外导体 |
PVC/低烟无卤 |
Φ11.00 ±0.18 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
56 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
11.5 Ohm/Km |
| 外导体电阻1 |
6 Ohm/Km |
| 外导体电阻2 |
5.8 Ohm/Km |
| 工作温度范围 |
-25°C - +80 °C |
| 铜重量 |
88.1 Kg/Km |
| 电缆重量(大约) |
169.25 Kg/Km |
| 屏蔽有效性 |
>70 dB |
衰减
| 频率 (MHz) |
衰减 (dB/100 m) |
最大 衰减(dB/100ft) |
| 50 |
3.7 |
1.1 |
| 100 |
5.4 |
1.6 |
| 200 |
8.2 |
2.5 |
| 400 |
12.1 |
3.7 |
| 500 |
13.8 |
4.2 |
| 600 |
15.6 |
4.8 |
| 860 |
18.8 |
5.7 |
| 1000 |
20.6 |
6.3 |
回波损耗
| 30 |
300 MHz>30dB |
| 300 |
600 MHz>28dB |
| 600 |
900 MHz>26dB |
|
