CTX 41同轴电缆

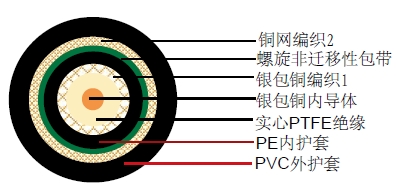

结构
| 内导体 |
镀银铜 |
1.00 mm |
| 绝缘 |
发泡PE |
Φ4.10 ± 0,10 mm |
| 外导体 (屏蔽 1) |
镀银铜 |
168 x 0.13 mm |
| 屏蔽覆盖率 |
|
95% |
| 内导体 |
PE |
Φ6.60 ± 0,10 mm |
| 包带 |
螺旋形非迁移性包带 |
h. 20 mm |
| 外导体 (屏蔽 2) |
裸铜 |
192 x 0.15 mm |
| 屏蔽覆盖率 |
|
94% |
| 外导体 |
PVC/低烟无卤 |
Φ8.50 ±0.10 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
56 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
22.5 Ohm/Km |
| 外导体电阻1 |
7.0 Ohm/Km |
| 外导体电阻2 |
7.5 Ohm/Km |
| 工作温度范围 |
-25°C - +80 °C |
| 铜重量 |
63.3 Kg/Km |
| 电缆重量(大约) |
111.2 Kg/Km |
| 屏蔽有效性 |
>70 dB |
衰减
| 频率 (MHz) |
衰减 (dB/100 m) |
最大衰减(dB/100ft) |
| 50 |
5.2 |
1.6 |
| 100 |
7.6 |
2.3 |
| 200 |
10.8 |
3.3 |
| 400 |
16.0 |
4.9 |
| 500 |
18.6 |
5.7 |
| 600 |
20.8 |
6.3 |
| 860 |
25.6 |
7.8 |
| 1000 |
28.0 |
8.5 |
回波损耗
| 30 |
300 MHz>30dB |
| 300 |
600 MHz>29dB |
| 600 |
900 MHz>28dB |
|
