CT 165同轴电缆

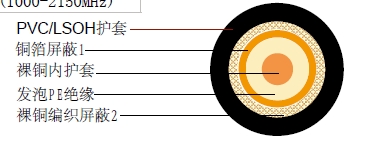

结构
| 内导体 |
裸铜 |
Φ1.63 mm |
| 绝缘 |
发泡PE |
Φ7.20 mm |
| 外导体 (屏蔽 1) |
铜箔 |
Φ7.39 mm |
| 屏蔽覆盖率1 |
|
100% |
| 外导体 (屏蔽 2) |
铜丝编织 |
96x0.10 mm |
| 屏蔽覆盖率2 |
|
55% |
| 护套 |
PVC/低烟无卤 |
Φ10.10 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
50 pF/m |
| 传播速度 |
85% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
8.45 Ohm/Km |
| 外导体电阻 |
- Ohm/Km |
| 额定温度 |
70°C |
| 工作电压 |
30 V |
| 电缆重量(大约) |
116 kg/km |
| 屏蔽有效性 |
>75 dB (30-1000MHz)
>65 dB (1000-2150MHz) |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
3.0 |
0.91 |
| 100 |
4.0 |
1.22 |
| 200 |
6.0 |
1.83 |
| 460 |
9.0 |
2.74 |
| 860 |
12.5 |
3.81 |
| 1000 |
13.5 |
4.12 |
| 1750 |
19.0 |
5.79 |
| 2150 |
22.0 |
6.71 |
回波损耗
| 5 |
470 MHz>23dB |
| 470 |
860 MHz>20dB |
| 860 |
2150 MHz>18dB |
|
