AQR860同轴电缆

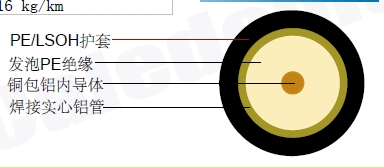

结构
| 内导体 |
铜包铝 |
Φ5.16 mm |
| 绝缘 |
发泡PE |
Φ20.03 mm |
| 外导体 |
焊接光滑铝管 |
Φ21.84 mm |
| 护套 |
PE/低烟无卤 |
Φ24.38 mm |
| 自承单元 |
|
可选 |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
50 pF/m |
| 传播速度 |
88% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
1.90 Ohm/Km |
| 外导体电阻 |
1.06 Ohm/Km |
| 安装温度范围 |
-40°C - +85°C |
| 工作温度范围 |
-40°C - +85°C |
| 屏蔽有效性 |
135 dB |
| 电缆重量(大约) |
316 kg/km |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100ft) |
| 5 |
0.30 |
0.09 |
| 50 |
1.05 |
0.32 |
| 250 |
2.30 |
0.70 |
| 300 |
2.49 |
0.76 |
| 350 |
2.72 |
0.83 |
| 400 |
2.89 |
0.88 |
| 450 |
3.12 |
0.95 |
| 500 |
3.28 |
1.00 |
| 550 |
3.48 |
1.06 |
| 600 |
3.61 |
1.10 |
| 750 |
4.07 |
1.24 |
| 865 |
4.36 |
1.33 |
| 1000 |
4.72 |
1.44 |
回波损耗
| 5 |
30 MHz>30dB |
| 30 |
470 MHz>30dB |
| 470 |
1000 MHz>30dB |
|
