AQR715同轴电缆

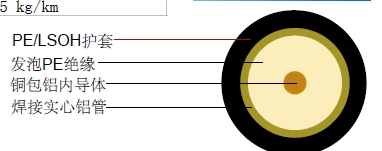

结构
| 内导体 |
铜包铝 |
Φ4.22 mm |
| 绝缘 |
发泡PE |
Φ17.42 mm |
| 外导体 |
焊接光滑铝管 |
Φ18.16 mm |
| 护套 |
PE/低烟无卤 |
Φ19.94 mm |
| 自承单元 |
|
可选 |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
50 pF/m |
| 传播速度 |
88% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
1.91 Ohm/Km |
| 外导体电阻 |
1.37 Ohm/Km |
| 安装温度范围 |
-40°C - +85°C |
| 工作温度范围 |
-40°C - +85°C |
| 屏蔽有效性 |
135 dB |
| 电缆重量(大约) |
215 kg/km |
衰减
| 频率(MHz) |
衰减(dB/100m) |
衰减(dB/100ft) |
| 5 |
0.36 |
0.11 |
| 50 |
1.18 |
0.36 |
| 250 |
2.66 |
0.81 |
| 300 |
2.92 |
0.89 |
| 350 |
3.18 |
0.97 |
| 400 |
3.44 |
1.05 |
| 450 |
3.67 |
1.12 |
| 500 |
3.90 |
1.19 |
| 550 |
4.10 |
1.25 |
| 600 |
4.30 |
1.31 |
| 750 |
4.89 |
1.49 |
| 865 |
5.31 |
1.62 |
| 1000 |
5.74 |
1.75 |
回波损耗
| 5-30 MHz |
>30dB |
| 30-470 MHz |
>30dB |
| 470-1000 MHz |
>30dB |
|
