AQR320同轴电缆

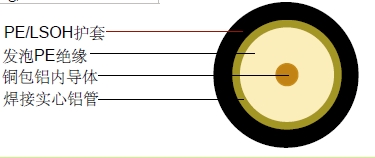

结构
| 内导体 |
铜包铝 |
Φ1.80 mm |
| 绝缘 |
发泡PE |
Φ7.47 mm |
| 外导体 |
焊接铝管 |
Φ8.13 mm |
| 护套 |
PE/阻燃 PE |
Φ10.03 mm |
| 自承单元 |
|
可选 |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
50 pF/m |
| 传播速度 |
87% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
10.6 Ohm/Km |
| 外导体电阻 |
3.25 Ohm/Km |
| 安装温度范围 |
-40°C - +85°C |
| 工作温度范围 |
-40°C - +85°C |
| 屏蔽有效性 |
135 dB |
| 电缆重量(大约) |
70 kg/km |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100ft) 5 |
| 5 |
0.79 |
0.24 |
| 55 |
2.76 |
0.84 |
| 250 |
6.10 |
1.86 |
| 300 |
6.69 |
2.04 |
| 350 |
7.38 |
2.25 |
| 400 |
7.81 |
2.38 |
| 450 |
8.27 |
2.52 |
| 500 |
8.92 |
2.72 |
| 550 |
9.35 |
2.85 |
| 600 |
9.78 |
2.98 |
| 750 |
10.96 |
3.34 |
| 865 |
11.87 |
3.62 |
| 1000 |
12.76 |
3.89 |
回波损耗
| 5 |
30 MHz>30dB |
| 30 |
470 MHz>30dB |
| 470 |
1000 MHz>30dB |
|
