AQR1125同轴电缆

AQR1125同轴电缆AQR1125同轴电缆

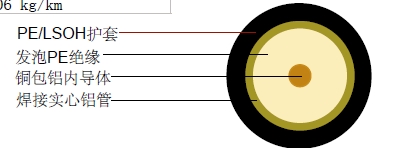

结构

内导体 铜包铝 Φ6.68 mm
绝缘 发泡PE Φ25.58 mm
外导体 焊接铝管 Φ27.46 mm
护套 PE/低烟无卤 Φ31.12 mm
自承单元   可选

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 50 pF/m
传播速度 87%
绝缘电阻 >5000 Mohm.Km
内导体电阻 0.76 Ohm/Km
外导体电阻 0.61 Ohm/Km
安装温度范围 -40°C - +85°C
工作温度范围 -40°C - +85°C
屏蔽有效性 135 dB
电缆重量(大约) 506 kg/km

衰减

频率(MHz) 衰减 (dB/100 m) 衰减(dB/100ft) 5
5
0.23
0.07
55 0.76 0.23
250 1.77 0.54
300 1.94 0.59
350 2.13 0.65
400 2.30 0.70
450 2.46 0.75
500 2.62 0.80
550 2.76 0.84
600 2.96 0.90
750 3.31 1.01
865 3.64 1.11
1000 3.94 1.20

回波损耗

5 30 MHz>30dB
30 470 MHz>30dB
470 1000 MHz>30dB
