ACCL(ALMR)500同轴电缆

ACCL(ALMR)500同轴电缆ACCL(ALMR)500同轴电缆

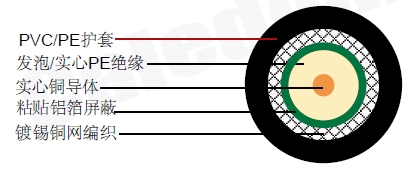

结构

内导体 实心铜 Φ3.61 mm
绝缘 发泡 /实心 PE Φ9.4 mm
屏蔽 铝塑复合带 Φ9.55 mm
外导体 镀锡铜编织 Φ10.3 mm
护套 PVC/PE Φ12.7 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 77.1 pF/m
传播速度 86%
绝缘电阻 >5000 Mohm.Km
内导体电阻 2.69 Ohm/Km
外导体电阻 4.2 Ohm/Km
工作温度范围 -40°C - +85 °C
最小弯曲半径 64 mm

衰减

频率(MHz) 衰减(dB/100m) 最大衰减(dB/100ft)
30 1.8 0.5
50 2.3 0.7
150 4.0 1.2
220 4.9 1.5
450 7.1 2.2
900 10.3 3.1
1500 13.6 4.1
1800 15.0 4.6
2000 15.9 4.8
2500 18.0 5.5
3000 19.7 6.0
5800 29.1 8.9
