ACCL(ALMR)400同轴电缆

ACCL(ALMR)400同轴电缆ACCL(ALMR)400同轴电缆

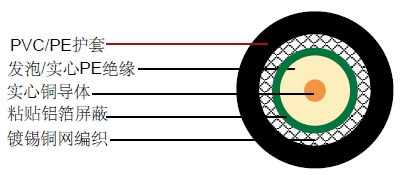

结构

内导体 铜或铜包铝 Φ2.74 mm
绝缘 发泡 /实心 PE Φ7.24 mm
屏蔽 铝塑复合带 Φ7.39 mm
外导体 镀锡铜编织 Φ8.13 mm
护套 PVC/PE Φ10.29 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 101.1 pF/m
传播速度 85%
绝缘电阻 >5000 Mohm.Km
内导体电阻 2.92 Ohm/Km
外导体电阻 5.41 Ohm/Km
工作温度范围 -40°C - +85 °C
最小弯曲半径 51mm

衰减

频率(MHz) 衰减(dB/100m) 最大衰减(dB/100ft)
30 2.2 0.7
50 2.9 0.9
150 5.0 1.5
220 6.1 1.9
450 8.9 2.7
900 12.8 3.9
1500 16.8 5.1
1800 18.6 5.7
2000 19.6 6.0
2500 22.2 6.8
3000 24.8 7.6
5800 35.5 10.8
