ACCL(ALMR)240同轴电缆

ACCL(ALMR)240同轴电缆ACCL(ALMR)240同轴电缆

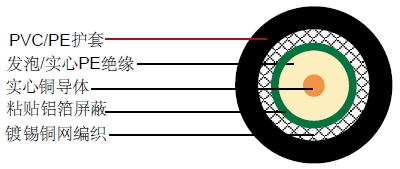

结构

内导体 实心铜 Φ1.42 mm
绝缘 发泡 /实心 PE Φ3.81 mm
屏蔽 铝塑复合带 Φ3.94 mm
外导体 镀锡铜编织 Φ4.50 mm
护套 PVC/PE Φ6.01 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 79.4 pF/m
传播速度 84%
绝缘电阻 >5000 Mohm.Km
内导体电阻 10.5 Ohm/Km
外导体电阻 12.76 Ohm/Km
工作温度范围 -40°C - +85 °C
最小弯曲半径 30 mm

衰减

频率(MHz) 衰减(dB/100m) 最大衰减(dB/100ft)
30 4.4 1.3
50 5.7 1.7
150 9.9 3.0
220 12.0 3.7
450 17.3 5.3
900 24.8 7.6
1500 32.4 9.9
1800 35.6 10.9
2000 37.7 11.5
2500 42.4 12.9
3000 46.5 14.2
5800 66.8 20.4
