ACCL(ALMR)200同轴电缆

ACCL(ALMR)200同轴电缆ACCL(ALMR)200同轴电缆

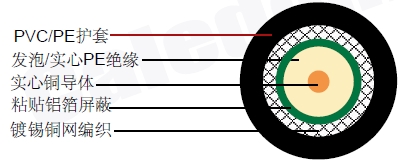

结构

内导体 实心铜 Φ1.12 mm
绝缘 发泡 /实心 PE Φ2.95 mm
屏蔽 铝塑复合带 Φ3.07 mm
外导体 镀锡铜编织 Φ3.66 mm
护套 PVC/PE Φ4.95 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 80.3 pF/m
传播速度 83%
绝缘电阻 >5000 Mohm.Km
内导体电阻 17.6 Ohm/Km
外导体电阻 16.1 Ohm/Km
工作温度范围 -40°C - +85 °C
最小弯曲半径 27 mm

衰减

频率(MHz) 衰减(dB/100m) 最大衰减(dB/100ft)
30 5.8 1.8
50 7.5 2.3
150 13.1 4.0
220 15.9 4.8
450 22.8 6.9
900 32.6 9.9
1500 42.4 12.9
1800 46.6 14.2
2000 49.3 15.0
2500 55.4 16.9
3000 60.0 18.3
5800 86.5 26.4
