ACCL(ALMR)195同轴电缆

ACCL(ALMR)195同轴电缆ACCL(ALMR)195同轴电缆

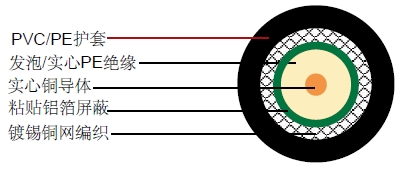

结构

内导体 实心铜 Φ3.61 mm
绝缘 发泡 /实心 PE Φ9.40 mm
屏蔽 铝塑复合带 Φ9.55 mm
外导体 镀锡铜编织 Φ10.3 mm
护套 PVC/PE Φ12.7 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 79.7 pF/m
传播速度 80%
绝缘电阻 >5000 Mohm.Km
内导体电阻 24.94 Ohm/Km
外导体电阻 16.08 Ohm/Km
工作温度范围 -40°C - +85 °C
最小弯曲半径 25 mm

衰减

频率(MHz) 衰减 (dB/100 m) 最大 衰减(dB/100ft)
30 6.5 2.0
50 8.4 2.6
150 14.6 4.5
220 17.7 5.4
450 25.5 7.8
900 36.5 11.1
1500 47.7 14.5
1800 52.5 16.0
2000 55.4 16.9
2500 62.4 19.0
3000 67.5 20.6
5800 93.0 28.3
