ACCL(ALMR)100同轴电缆

ACCL(ALMR)100同轴电缆ACCL(ALMR)100同轴电缆

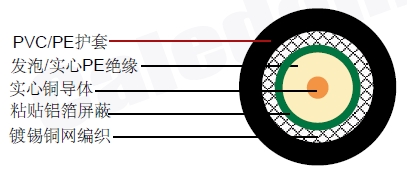

结构

内导体 实心铜 0.46 mm
绝缘 发泡 /实心 PE Φ1.52 mm
屏蔽 铝塑复合带 Φ1.65 mm
外导体 镀锡铜编织 Φ2.11 mm
护套 PVC/PE Φ2.79 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 101.1 pF/m
传播速度 70%
绝缘电阻 >5000 Mohm.Km
内导体电阻 266 Ohm/Km
外导体电阻 31.2 Ohm/Km
工作温度范围 -40°C - +85 °C
最小弯曲半径 14 mm

衰减

频率(MHz) 衰减(dB/100m) 最大衰减(dB/100ft)
30 12.9 3.9
50 16.7 5.1
150 29.4 9.0
220 35.8 10.9
450 51.9 15.8
900 74.9 22.8
1500 98.7 30.1
1800 109.0 33.2
2000 115.5 35.2
2500 130.6 39.8
3000 143.8 43.8
5800 210.3 64.1
