8D-FB同轴电缆

8D-FB同轴电缆8D-FB同轴电缆

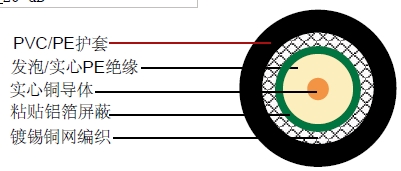

结构

内导体 裸铜/铜包铝 Φ2.8 mm
绝缘 发泡 /实心 PE Φ7.8±0.02 mm
屏蔽 铝塑复合带 Φ8.0 mm
外导体 镀锡铜编织(16x9x0.15mm) Φ8.6 mm
屏蔽覆盖率   85%
护套 PVC/PE Φ10.6 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 82 pF/m
传播速度 84%
绝缘电阻 >5000 Mohm.Km
内导体电阻 2.4(4.4)) Ohm/Km
外导体电阻 9.4 Ohm/Km
工作温度范围 -40°C - +85 °C
最小弯曲半径 52 mm
屏蔽有效性 >90 dB
回波损耗 >20 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减(dB/100 ft)
100 4.1 1.2
150 5.1 1.6
280 7.1 2.2
350 8.1 2.5
400 8.7 2.7
800 12.9 3.9
900 13.8 4.2
1200 16.3 5.0
1500 18.6 5.7
1800 20.8 6.3
1900 21.5 6.6
2000 22.1 6.7
2200 23.5 7.2
2500 25.4 7.7
