5 X SL 28810同轴电缆

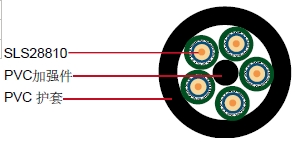

结构
| 内导体 |
裸铜 |
0.6 mm |
| 绝缘 |
充油发泡PE |
Φ2.80 ±0.10 mm |
| 外导体 (屏蔽 1) |
铝塑复合带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
镀锡铜 |
128 x 0.10 mm |
| 屏蔽覆盖率 |
|
90% |
| 单芯护套 |
PVC |
Φ4.50 ±0.10 mm |
| 外护套 |
PVC |
Φ14.20 ±0.40 mm |
| 加强件 |
PVC |
|
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
56 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
62 Ohm/Km |
| 外导体电阻 |
17.5 Ohm/Km |
| 工作温度范围 |
-25 °C - +80 °C |
| 铜重量 |
61.0 Kg/Km |
| 电缆重量(大约) |
192.7 Kg/Km |
| 屏蔽有效性 |
>85 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
7.8 |
2.38 |
| 200 |
15.1 |
4.60 |
| 470 |
23.5 |
7.16 |
| 860 |
32.7 |
9.97 |
| 1000 |
35.6 |
10.85 |
| 1350 |
41.7 |
12.71 |
| 1500 |
44.8 |
13.66 |
| 1750 |
48.0 |
14.63 |
| 2150 |
54.2 |
16.52 |
| 2400 |
57.8 |
17.62 |
回波损耗
| 30 |
300 MHz>32dB |
| 300 |
600 MHz>27dB |
| 600 |
900 MHz>23dB |
|
