17 VATC同轴电缆

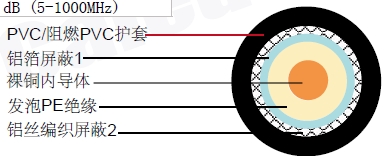

结构
| 内导体 |
裸铜/铜包钢(CCS) |
Φ1.13 mm |
| 绝缘 |
发泡PE |
Φ4.80 mm |
| 外导体 (屏蔽 1) |
铝箔 |
Φ4.95 mm |
| 屏蔽覆盖率1 |
|
100% |
| 外导体 (屏蔽 2) |
铝丝编织 (类型 1) |
64x0.12 mm |
| 屏蔽覆盖率2 |
|
45% |
| 外导体 (屏蔽 2) |
铝丝编织 (类型 2) |
48x0.12 mm |
| 屏蔽覆盖率2 |
|
35% |
| 护套 |
PVC/FR-PVC |
Φ6.80 mm |
电气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
50 pF/m |
| 传播速度 |
85% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
16.8 Ohm/Km |
| 外导体电阻 |
- Ohm/Km |
| 工作温度范围 |
-25°C - 75°C |
| 电缆重量(大约) |
- kg/km |
| 屏蔽有效性 |
>70 dB (5-1000MHz) |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
3.7 |
1.13 |
| 100 |
5.5 |
1.68 |
| 200 |
8.1 |
2.47 |
| 400 |
11.7 |
3.57 |
| 800 |
17.0 |
5.18 |
| 950 |
18.7 |
5.70 |
| 1350 |
22.8 |
6.95 |
| 1750 |
26.4 |
8.05 |
| 2150 |
29.8 |
9.09 |
| 3000 |
36.2 |
11.04 |
回波损耗
| 5 |
470 MHz>25dB |
| 470 |
3000 MHz>20dB |
|
