12D-FB同轴电缆

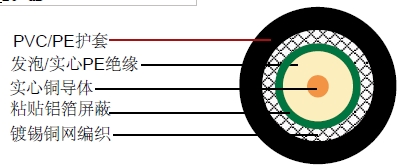

结构
| 内导体 |
裸铜/铜包铝 |
Φ4.4 mm |
| 绝缘 |
发泡 /实心 PE |
Φ12.4±0.02 mm |
| 屏蔽 |
铝塑复合带 |
Φ12.6 mm |
| 外导体 |
镀锡铜编织(24x7x0.15mm) |
Φ13.2 mm |
| 屏蔽覆盖率 |
|
85% |
| 护套 |
PVC/PE |
Φ15.6 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
83 pF/m |
| 传播速度 |
81% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
1.2(1.8)) Ohm/Km |
| 外导体电阻 |
4.5 Ohm/Km |
| 工作温度范围 |
-40°C - +85 °C |
| 最小弯曲半径 |
78 mm |
| 屏蔽有效性 |
>90 dB |
| 回波损耗 |
>20 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100 ft) |
| 100 |
2.7 |
0.8 |
| 150 |
3.6 |
1.0 |
| 280 |
4.6 |
1.4 |
| 350 |
5.2 |
1.6 |
| 400 |
6.0 |
1.7 |
| 800 |
8.5 |
2.6 |
| 900 |
9.3 |
2.8 |
| 1200 |
10.8 |
3.3 |
| 1500 |
12.3 |
3.7 |
| 1800 |
13.7 |
4.2 |
| 1900 |
14.2 |
4.3 |
| 2000 |
14.6 |
4.5 |
| 2200 |
14.9 |
4.5 |
| 2500 |
16.6 |
5.1 |
