10 X SL 28810同轴电缆

10 X SL 28810同轴电缆

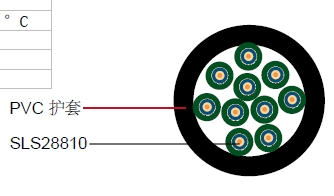

结构

内导体 裸铜 0.6 mm
绝缘 充油发泡PE Φ2.80 ±0.10 mm
外导体 (屏蔽 1) 铝塑复合带
屏蔽覆盖率   100%
外导体 (屏蔽 2) 镀锡铜 128 x 0.10 mm
屏蔽覆盖率   90%
单芯护套 PVC Φ4.50 ±0.10 mm
外护套 PVC Φ22.00 ±0.50 mm

电气和物理性能

特性阻抗 75±5 Ohm
标称电容 56 pF/m
传播速度 80%
绝缘电阻 >5000 Mohm.Km
内导体电阻 62 Ohm/Km
外导体电阻 17.5 Ohm/Km
工作温度范围 -25 °C - +80 °C
铜重量 122.0 Kg/Km
电缆重量(大约) 533.3 Kg/Km
屏蔽有效性 >85 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100 ft)
50 7.3 2.23
200 13.7 4.18
470 21.4 6.52
860 30.0 9.15
1000 32.9 10.03
1350 38.2 11.65
1500 41.1 12.53
1750 44.1 13.45
2150 49.7 15.15
2400 53.6 16.34

回波损耗

30 470 MHz>32dB
470 860 MHz>27dB
860 2400 MHz>21dB
