10D-FB同轴电缆

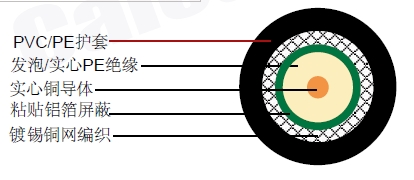

结构
| 内导体 |
裸铜/铜包铝 |
Φ3.5 mm |
| 绝缘 |
发泡 /实心 PE |
Φ10.0±0.02 mm |
| 屏蔽 |
铝塑复合带 |
Φ10.2 mm |
| 外导体 |
镀锡铜编织(24x7x0.15mm) |
Φ10.8 mm |
| 屏蔽覆盖率 |
|
85% |
| 护套 |
PVC/PE |
Φ13.0 mm |
电气和物理性能
| 特性阻抗 |
50±3 Ohm |
| 标称电容 |
84 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
1.8(2.8)) Ohm/Km |
| 外导体电阻 |
6.4 Ohm/Km |
| 工作温度范围 |
-40°C - +85 °C |
| 最小弯曲半径 |
65 mm |
| 屏蔽有效性 |
>90 dB |
| 回波损耗 |
>20 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减(dB/100 ft) |
| 100 |
3.2 |
1.0 |
| 150 |
4.1 |
1.2 |
| 280 |
5.6 |
1.7 |
| 350 |
6.3 |
1.9 |
| 400 |
7.0 |
2.1 |
| 800 |
10.2 |
3.1 |
| 900 |
11.0 |
3.4 |
| 1200 |
13.1 |
4.0 |
| 1500 |
15.3 |
4.6 |
| 1800 |
16.8 |
5.1 |
| 1900 |
17.4 |
5.3 |
| 2000 |
18.0 |
5.5 |
| 2200 |
18.8 |
5.7 |
| 2500 |
22.5 |
6.3 |
