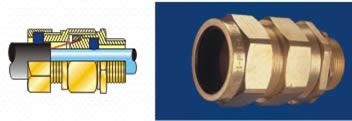

双密封E1W型防水（IP66）钢丝铠装电缆接头

符合标准

EN 50262: 1999, BS6121 part1

应用

适用于所有应用于室内或室外的塑料或橡胶绝缘的单芯铠装线缆，并在电缆外部护层提供IP66防水防尘密封。

特点

接头可以使电缆的内护套和外护套封闭起来，通过对铠装电线的截断保持电缆的机械维系性和电力传输的延续性，铠装线夹可以保持铠装电缆和电缆接头的电器连接

防护等级

IP66

材料

符合BS 2874 CZ121 Pb3的黄铜

螺纹规格

公制（Mefric）；美制（NPT）；英制（BSP）；德制（PG）或根据客户要求

密封材质

氯丁橡胶，硅橡胶

镀层选项

镀黄铜, 镀镍, 镀铬或者根据客户要求

工作温度

标准密封: -20 °C ~+80 °C (氯丁橡胶密封)
延长密封: -60 °C ~ +180 °C (硅橡胶密封)

可选附件

管套, 锁紧螺母,密封垫圈, 接地环, 减震垫圈, 转接件/变径件, 制动塞，减速机

订货信息

 (接头型号/尺寸&螺纹尺寸)，例如：E1W 32/M32 – 15mm

技术参数

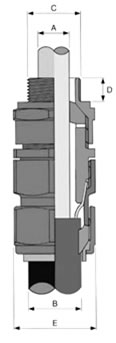

型号	入口螺纹孔径 "C"			入口螺纹长度 "D"	密封范围						铠装丝直径	最大对角直径 "E"
					电缆护套入口直径"A"		电缆护套出口直径"B'
	Metric公制	NPT美制	PG德制				密封标准		密封厚度
					最小	最大	最小	最大	最小	最大
E1W-16	M20	"	11	15	3.1	8.6	8.0	13.4	5.5	9.9	0.9	24.4
E1W-20S	M20	"	13.5	15	6.1	11.6	11.4	15.9	7.0	12.4	0.9/1.25	26.6
E1W- 20	M20	"	16	15	6.5	13.9	15.0	20.9	11.1	17.9	0.9/.25	33.3
E1W- 25	M25	3/4"	21	15	11.1	19.9	20.3	27.4	15.0	23.9	1.25/1.60	40.5
E1W-32	M32	1"	29	15	17.0	26.2	26.0	33.9	23.0	29.9	1.60/2.00	51.0
E1W-40	M40	1-1/4"	36	15	22.0	32.1	31.0	40.4	26.6	35.9	1.60/ 2.00	61.0
E1W-50S	M50	1-1/2"	36	15	29.5	38.1	36.5	46.7	32.9	42.4	2.00/2.50	66.5
E1W-50	M50	2"	42	15	35.6	44.0	43.0	53.1	38.3	49.9	2.00/2.50	77.7
E1W-63S	M63	2"	48	15	40.1	49.9	48.9	59.4	44.6	55.9	2.50	83.2
E1W-63	M63	2-1/2"	-	15	47.2	55.9	58.0	65.9	51.5	58.9	2.50	88.7
E1W-75S	M75	2-1/2"	-	15	52.8	61.9	60.6	72.1	56.4	68.9	2.50	101.6
E1W-75	M75	3"	-	15	59.1	67.9	64.9	78.5	62.7	74.9	2.50/3.15	111.1
E1W-90	M90	3"	-	-	66.6	79.3	76.0	90.4	64.2	79.3	3.15	128.6
