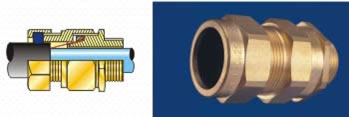

CW型防水（IP66）铠装编织电缆密封接头

CW型防水（IP66）铠装编织电缆密封接头格兰头CW型防水（IP66）铠装编织电缆密封接头

符合标准

EN 50262: 1999, BS6121 part1

应用

适用于所有应用于室内或室外的塑料或橡胶绝缘的单芯铠装线缆，并在电缆外部护层提供IP66防水防尘密封

特点

接头可以使电缆的内护套和外护套封闭起来，通过对铠装电线的截断保持电缆的机械维系性和电力传输的延续性，铠装线夹可以保持铠装电缆和电缆接头的电器连接

防护等级

IP66

材料

符合BS 2874 CZ121 Pb3的黄铜

螺纹规格

公制（Mefric）；美制（NPT）；英制（BSP）；德制（PG）或根据客户要求

密封材质

氯丁橡胶；硅橡胶

镀层选项

镀黄铜, 镀镍, 镀铬或者根据客户要求

工作温度

标准密封: -20 °C ~+80 °C (氯丁橡胶密封)
延长密封: -60 °C ~ +180 °C (硅橡胶密封)

可选附件

管套, 锁紧螺母,密封垫圈, 接地环, 减震垫圈, 转接件/变径件, 制动塞，减速机

订货信息

 (接头型号/尺寸&螺纹尺寸)，例如：CW 32/M32 – 15mm

技术参数

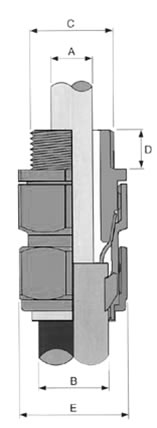

型号 入口螺纹孔径 "C" 入口螺纹长度 "D" 密封范围 铠装丝直径 对角直径 "E"
最大
电缆护套入口直径   "A"
最大 		电缆护套出口直径"B'
Metric公制 NPT美制 PG德制 Standard Seal密封标准 Thick Seal密封厚度
最小 最大 最小 最大
CW-16 M20 " 11 15 8.6 8.0 13.4 5.5 9.9 0.9 24.4
CW-20S M20 " 13.5 15 11.6 11.4 15.9 7.0 12.4 0.9/1.25 26.6
CW-20 M20 " 16 15 13.9 15.0 20.9 11.1 17.9 0.9/1.25 33.3
CW-25 M25 3/4" 21 15 19.9 20.3 27.4 15.0 23.9 1.25/1.60 40.5
CW-32 M32 1" 29 15 26.2 26.0 33.9 23.0 29.9 1.60/2.00 51.0
CW-40 M40 1-1/4" 36 15 32.1 31.0 40.4 26.6 35.9 1.60/2.00 61.0
CW-50S M50 1-1/2" 36 15 38.1 36.5 46.7 32.9 42.4 2.00/2.50 66.5
CW-50 M50 2" 42 15 44.0 43.0 53.1 30.3 49.9 2.00/2.50 77.7
CW-63S M63 2" 48 15 50.0 48.9 59.4 44.6 55.9 2.50 83.2
CW-63 M63 2-1/2" - 15 55.9 58.0 65.9 51.5 58.9 2.50 86.7
CW-75S M75 2-1/2" - 15 61.9 60.6 72.1 56.4 68.9 2.50 101.6
CW-75 M75 3" - 15 67.9 64.9 78.5 62.7 74.9 2.50/3.15 111.1
CW-90 M90 3-1/2" - - 79.3 76.0 90.4 64.2 79.3 3.15 128.6
