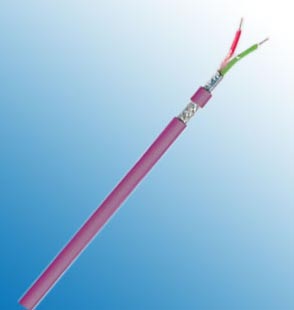

Profibus L2室内电缆
应用
Profibus L2室内电缆系列的电缆用于L2总线电缆组件的内部互联。是在现场单元很经济的解决方案。而串行总线系统主要应用于不同自动化系统的信息互换，以及分散的总线部件间的通讯连接。此电缆适用于室内铺设并带有特殊的聚氯乙烯外护套。
结构
| 类型/应用场所 |
固定安装, 室内 |
| 电缆结构 |
1x2x0.64 mm |
| 内导体 |
裸铜 (AWG 22/1) |
| 绝缘材料 |
发泡实心双层聚乙烯 |
| 线芯颜色 |
红, 绿 |
| 成缆单元 |
2 导体 + 2 填充物绞到一起 |
| 屏蔽 1 |
聚酯带绕包 |
| 屏蔽 2 |
铝塑复合带 |
| 总屏蔽 |
镀锡铜编织 |
| 外护套材料 |
PVC |
| 外径 |
7.8 mm ± 0.4 mm |
| 护套颜色 |
灰/紫色 |
电气性能
| 特性阻抗@3-20MHz |
150 Ω ± 10 Ω |
| 导体电阻 |
55.0 Ohm/km 最大. |
| 绝缘电阻 |
1.00 GOhm x km 最小. |
| 互电容@1 KHz |
30.0 nF/km 标称 |
| 工作电压 |
最大: 250 V |
| 测试电压 |
1.5 KV |
|
9.6 |
kHz |
< |
2.5 |
dB/km |
| 衰减 |
38.4 |
kHz |
< |
4 |
dB/km |
| 4 |
MHz |
< |
22 |
dB/km |
| 16 |
MHz |
< |
42 |
dB/km |
技术数据
| 重量 |
大约 69.0 kg/km |
| 最小弯曲半径 (敷设) |
15 x OD mm |
| 最低工作温度 |
-40 °C |
| 最高工作温度 |
+70 °C |
* PROFIBUS是PROFIBUS Nutzerorganisation (PNO)的注册商标
