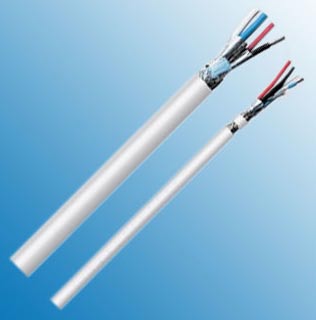

DeviceNet™总线
应用
DeviceNet™ 信号连接线以已确认的现场总线技术为基础。DeviceNet™ 是由Allen Bradley (罗克韦尔自动化公司)发展的总线线系统.这类电缆用于一系列工业装置的内部互联，如SPS控制或限制开关。这种总线系统的特性在于一个数据线对和一个电力线对集合在一个电缆中。聚氯乙烯护套用于固定安装。
结构
| 类型/应用场所 |
DeviceNet 干线 |
DeviceNet 接入线 |
| 电缆结构 |
1x2x0.96mm2 +1x2x1.53mm2 |
1x2x 0.24mm2+1x2x0.38mm2 |
| 内导体（数据对） |
镀锡铜 (AWG 18/19) |
镀锡铜 (AWG 24/19) |
| 内导体（电力对） |
镀锡铜 (AWG 15/19) |
镀锡铜 (AWG 22/19) |
| 绝缘材料 1 |
发泡实心双层聚乙烯/PE/发泡PE |
发泡实心双层聚乙烯/PE/发泡PE |
| 绝缘材料 2 |
PVC/ PE/ 发泡PE |
PVC/ PE/ 发泡PE |
| 线芯颜色（数据对） |
淡蓝, 白 |
淡蓝, 白 |
| 线芯颜色（电力对） |
红, 黑 |
红, 黑 |
| 成缆单元 |
双导体 |
双导体 |
| 屏蔽 1 |
- |
- |
| 屏蔽 2 |
铝塑复合带 |
铝塑复合带 |
| 总屏蔽 |
镀锡铜编织 |
镀锡铜编织 |
| 排流线 |
有 |
有 |
| 外护套材料 |
PVC/ PUR/ PE/ FRNC |
PVC/ PUR/ PE/ FRNC |
| 外径 |
12.0 mm ± 0.3 mm |
7.0 mm ± 0.3 mm |
| 护套颜色 |
灰/ 紫色/ 黄 |
灰/ 紫色/ 黄 |
电气性能
| 特性阻抗@1MHz |
120 Ω ± 10Ω |
120 Ω ± 10Ω |
| 导体电阻 |
22.6 Ohm/km 最大. |
91.0 Ohm/km 最大. |
| 绝缘电阻 |
0.20 GOhm x km 最小. |
0.20 GOhm x km 最小. |
| 互电容@800MHz |
39.8 nF/km 标称 |
39.8 nF/km 标称 |
| 工作电压 |
最大: 300V |
最大: 300V |
| 测试电压 |
2.0 KV |
2.0 KV |
| 数据传输率 |
125 Kbit/s |
500m |
125 Kbit/s |
100m |
| 250 Kbit/s |
250m |
250 Kbit/s |
100m |
| 500 Kbit/s |
100m |
500 Kbit/s |
100m |
| 125 |
KHz |
< |
0.42 |
dB/100m |
125 |
KHz |
< |
0.95 |
dB/100m |
| 衰减 |
500 |
KHz |
< |
0.81 |
dB/100m |
500 |
KHz |
< |
1.64 |
dB/100m |
| 1 |
MHz |
< |
1.26 |
dB/100m |
1 |
MHz |
< |
2.38 |
dB/100m |
技术数据
| 重量 |
大约 195.0 kg/km |
大约 69.0 kg/km |
| 最小弯曲半径 (敷设) |
10 x OD mm |
10 x OD mm |
| 最低工作温度 |
- 20 °C |
- 20 °C |
| 最高工作温度 |
+80 °C |
+80 °C |
* DeviceNet™是开放的DeviceNet供应商协会的注册商标
