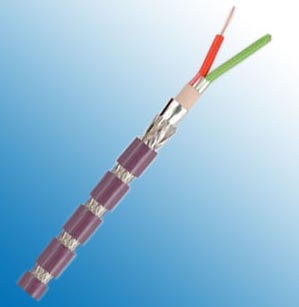

Profibus SK FRNC + 工业
应用
Profibus SK FRNC + 工业Profibus SK像传统的现场总线一样，应用于现场单元区域。 这个
系列电缆最大的优点在于电缆和相对应插头间的快速连接。 这种类型的
进程也可以规避错误。此电缆适用于室内安装(特殊FRNC护套)，工业
重载(PUR护套).
结构
| 类型/应用场所 |
固定安装, 室内 /室外 |
| 电缆结构 |
1x2x0.64 mm |
| 内导体 |
裸铜 (AWG 22/1) |
| 绝缘材料 |
发泡实心双层聚乙烯 |
| 线芯颜色 |
红, 绿 |
| 成缆单元 |
2 导体 + 填充 |
| 屏蔽 1 |
聚酯带绕包 |
| 屏蔽 2 |
铝塑复合带 |
| 总屏蔽 |
镀锡铜编织 |
| 外护套材料 |
FRNC/PUR |
| 外径 |
8.0 mm ± 0.4 mm |
| 护套颜色 |
紫色 |
电气性能
| 特性阻抗@3-20MHz |
150 Ω ± 10 Ω |
| 导体电阻 |
57.1 Ohm/km 最大. |
| 绝缘电阻 |
1.00 GOhm x km 最小. |
| 互电容@1KHz |
35.0 nF/km 标称 |
| 工作电压 |
300V |
| 测试电压 |
1.5 KV |
| 衰减 |
9.6 |
kHz |
< |
2.5 |
dB/km |
| 38.4 |
kHz |
< |
4.0 |
dB/km |
| 4.0 |
MHz |
< |
22.0 |
dB/km |
| 16.0 |
MHz |
< |
42.0 |
dB/km |
技术数据
| 重量: |
大约 73.0 kg/km |
大约 71.0 kg/km |
| 最小弯曲半径 (敷设) |
18 x OD mm |
15 x OD mm |
| 最低工作温度 |
- 25 °C |
- 40 °C |
| 最高工作温度 |
+ 60 °C |
+ 70 °C |
