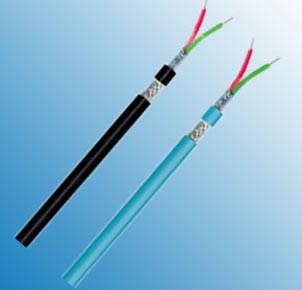

Profibus PA 远程
应用
Profibus PA电缆可用于自动化进程以及化学工业中，此类电缆是现场总线单元非常经济的解决方案，而串行总线系统主要应用于不同自动化系统的信息互换，以及分散的总线部件间的通讯连接。这里提及的类别用于安装前或未安装的设备，带有一层特殊的聚氯乙烯护套.
结构
| 类型/应用场所 |
危险 /非危险场所 |
| 电缆结构 |
1x2x1.6/3.2 mm |
| 内导体 |
裸铜 (AWG 16/7) |
| 绝缘材料 |
PE |
| 线芯颜色 |
红, 绿 |
| 成缆单元 |
2 导体 + 2 填充物绞到一起 |
| 屏蔽 1 |
聚酯带绕包 |
| 屏蔽 2 |
铝塑复合带 |
| 总屏蔽 |
镀锡铜编织 |
| 外护套材料 |
PVC |
| 外径 |
9.5 mm ± 0.5 mm |
| 护套颜色 |
蓝色 |
电气性能
| 特性阻抗 @ 31.25 KHz |
100 Ω ± 20 Ω |
| 导体电阻 |
24.0 Ohm/km 最大. |
| 绝缘电阻 |
1.00 GOhm x km 最小. |
| 互电容@1KHz |
60.0 nF/km 标称 |
| 工作电压 |
300 V |
| 测试电压 |
1.0 kV |
| 衰减 |
39 |
kHz |
≤ |
2.7 |
dB/km |
技术数据
| 重量 |
大约 110.0 kg/km |
| 最小弯曲半径 (敷设) |
7.5 x OD mm |
| 最低工作温度 |
- 40 °C |
| 最高工作温度 |
+70 °C |
* PROFIBUS是PROFIBUS Nutzerorganisation (PNO)公司的注册商标
