600/1000V XLPE绝缘LSZH护套电力电缆(多芯)
FTX400 1RZ1-R (CU/XLPE/LSZH 600/1000V Class 2)
室内照明，插座和UPS电源插座

应用

电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

设计符合IEC 60502-1

防火性能

阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482- 332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

备注：*为已替换的标准。

额定电压

600/1000V

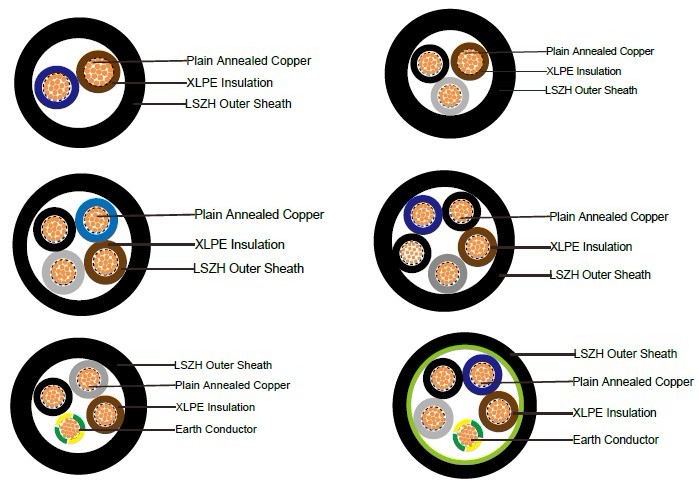

电缆结构

导体:按IEC 60228第2类标准绞合的普通退火铜线。
绝缘:挤出交联XLPE复合材料。
外护套:符合BS 7655-6.1，热塑性LSZH复合型LTS3。

颜色代码

绝缘颜色符合BS7671

	带接地线	不带接地线
2芯	-	棕, 蓝
3芯	黄绿线，棕，蓝	棕, 灰, 黑
4芯	黄绿线, 棕, 灰, 黑	棕, 灰, 黑, 蓝
5芯	黄绿线, 棕, 灰, 黑, 蓝	棕, 灰, 黑, 蓝, 黑
5芯以上	黄绿线, 黑（1.2.3.4.5...）	黑（1.2.3.4.5...）

护套颜色:黑色(可选择其他颜色)

物理性能和热性能

工作温度范围（固定状态下）：: -30°C ~ 90°C
安装温度范围（运动状态） : -5°C ~ 50°C
最小弯曲半径: 6 x OD

电气特性

介电试验	3500 V r.m.s. x 5’ ( 芯/芯)
绝缘电阻	500 MΩ x km ( 20℃时)
短路温度	250°C ( up to 5 secs )

结构参数

型号	导体
	芯数×截面积	标称直径	标称绝缘厚度	标称外径	标称重量
	Noxmm2	No./mm	mm	mm	kg/km
2芯
FTX400 1RZ1-R 2G1.5	2x1.5	7/0.53	0.7	10.0	126
FTX400 1RZ1-R 2G2.5	2x2.5	7/0.67	0.7	10.8	158
FTX400 1RZ1-R 2G4	2x4	7/0.85	0.7	11.9	205
FTX400 1RZ1-R 2G6	2x6	7/1.04	0.7	13.0	264
FTX400 1RZ1-R 2G10	2x10	7/1.35	0.7	14.9	378
FTX400 1RZ1-R 2G16	2x16	7/1.70	0.7	17.0	534
FTX400 1RZ1-R 2G25	2x25	7/2.14	0.9	20.4	650
FTX400 1RZ1-R 2G35	2x35	7/2.52	0.9	22.7	880
3芯
FTX400 1RZ1-R 3G1.5	3x1.5	7/0.53	0.7	10.5	145
FTX400 1RZ1-R 3G2.5	3x2.5	7/0.67	0.7	11.4	185
FTX400 1RZ1-R 3G4	3x4	7/0.85	0.7	12.5	247
FTX400 1RZ1-R 3G6	3x6	7/1.04	0.7	13.8	323
FTX400 1RZ1-R 3G10	3x10	7/1.35	0.7	15.8	474
FTX400 1RZ1-R 3G16	3x16	7/1.70	0.7	18.0	682
FTX400 1RZ1-R 3G25	3x25	7/2.14	0.9	21.7	910
FTX400 1RZ1-R 3G35	3x35	7/2.52	0.9	24.0	1180
FTX400 1RZ1-R 3G50	3x50(S)	19/1.78	1.0	25.5	1600
FTX400 1RZ1-R 3G70	3x70(S)	19/2.14	1.1	29.0	2240
FTX400 1RZ1-R 3G95	3x95(S)	19/2.52	1.1	33.5	3050
FTX400 1RZ1-R 3G120	3x120(S)	37/2.03	1.2	37.5	3800
FTX400 1RZ1-R 3G150	3x150(S)	37/2.25	1.4	40.5	4640
FTX400 1RZ1-R 3G185	3x185(S)	37/2.52	1.6	45.0	5870
FTX400 1RZ1-R 3G40	3x240(S)	61/2.25	1.7	50.5	7670
FTX400 1RZ1-R 3G300	3x300(S)	61/2.52	1.8	57.0	9460
FTX400 1RZ1-R 3G400	3x400(S)	61/2.85	2.0	63.0	11945
3 CORE + 1 接地线
FTX400 1RZ1-R 3G16/6	3x16/6	7/1.70	0.7	16.5	698
FTX400 1RZ1-R 3G16/10	3x16/10	7/1.70	0.7	18.85	793
FTX400 1RZ1-R 3G25/6	3x25/6	7/2.14	0.9	21.7	956
FTX400 1RZ1-R 3G25/10	3x25/10	7/2.14	0.9	22.1	1021
FTX400 1RZ1-R 3G25/16	3x25/16	7/2.14	0.9	23.0	1070
FTX400 1RZ1-R 3G35/10	3x35/10	19/1.53	0.9	22.9	1263
FTX400 1RZ1-R 3G35/16	3x35/16	19/1.53	0.9	24.3	1349
FTX400 1RZ1-R 3G35/25	3x35/25	19/1.53	0.9	25.2	1470
FTX400 1RZ1-R 3G50/16	3x50/16	19/1.78	1.0	26.1	1769
FTX400 1RZ1-R 3G50/25	3x50/25	19/1.78	1.0	27.3	1890
FTX400 1RZ1-R 3G50/35	3x50/35	19/1.78	1.0	27.8	1995
FTX400 1RZ1-R 3G70/25	3x70/25	19/2.14	1.1	30.2	2530
FTX400 1RZ1-R 3G70/35	3x70/35	19/2.14	1.1	30.9	2660
FTX400 1RZ1-R 3G70/50	3x70/50	19/2.14	1.1	31.5	2840
FTX400 1RZ1-R 3G95/25	3x95/25	19/2.52	1.1	35.1	3340
FTX400 1RZ1-R 3G95/35	3x95/35	19/2.52	1.1	36.0	3470
FTX400 1RZ1-R 3G95/50	3x95/50	19/2.52	1.1	36.8	3650
FTX400 1RZ1-R 3G95/70	3x95/70	19/2.52	1.1	36.9	3890
FTX400 1RZ1-R 3G120/35	3x120/35	37/2.03	1.2	38.2	3920
FTX400 1RZ1-R 3G120/50	3x120/50	37/2.03	1.2	39.1	4400
FTX400 1RZ1-R 3G120/70	3x120/70	37/2.03	1.2	40.0	4610
FTX400 1RZ1-R 3G120/95	3x120/95	37/2.03	1.2	41.2	4820
FTX400 1RZ1-R 3G150/50	3x150/50	37/2.25	1.4	41.5	5240
FTX400 1RZ1-R 3G150/70	3x150/70	37/2.25	1.4	42.3	5450
FTX400 1RZ1-R 3G150/95	3x150/95	37/2.25	1.4	43.6	5660
FTX400 1RZ1-R 3G150/120	3x150/120	37/2.25	1.4	44.8	6240
FTX400 1RZ1-R 3G185/70	3x185/70	37/2.52	1.6	47.5	6680
FTX400 1RZ1-R 3G185/95	3x185/95	37/2.52	1.6	47.9	6990
FTX400 1RZ1-R 3G185/120	3x185/120	37/2.52	1.6	48.5	7395
FTX400 1RZ1-R 3G185/150	3x185/150	37/2.52	1.6	49.2	7580
FTX400 1RZ1-R 3G240/95	3x240/95	61/2.25	1.7	53.4	8690
FTX400 1RZ1-R 3G240/120	3x240/120	61/2.25	1.7	54.9	9095
FTX400 1RZ1-R 3G240/150	3x240/150	61/2.25	1.7	55.6	9380
FTX400 1RZ1-R 3G240/185	3x240/185	61/2.25	1.7	56.8	9687
FTX400 1RZ1-R 3G300/120	3x300/120	61/2.52	1.8	58.1	10480
FTX400 1RZ1-R 3G300/150	3x300/150	61/2.52	1.8	57.3	11170
FTX400 1RZ1-R 3G300/185	3x300/185	61/2.52	1.8	58.7	11480
FTX400 1RZ1-R 3G300/240	3x300/240	61/2.52	1.8	62.4	11290
4芯
FTX400 1RZ1-R 4G1.5	4x1.5	7/0.53	0.7	11.3	169
FTX400 1RZ1-R 4G2.5	4x2.5	7/0.67	0.7	12.3	220
FTX400 1RZ1-R 4G4	4x4	7/0.85	0.7	13.6	297
FTX400 1RZ1-R 4G6	4x6	7/1.04	0.7	15.0	392
FTX400 1RZ1-R 4G10	4x10	7/1.35	0.7	17.2	585
FTX400 1RZ1-R 4G16	4x16	7/1.70	0.7	19.7	851
FTX400 1RZ1-R 4G25	4x25	7/2.14	0.9	23.9	1200
FTX400 1RZ1-R 4G35	4x35(S)	7/2.52	0.9	25.0	1600
FTX400 1RZ1-R 4G50	4x50(S)	19/1.78	1.0	28.0	2200
FTX400 1RZ1-R 4G70	4x70(S)	19/2.14	1.1	32.0	3050
FTX400 1RZ1-R 4G95	4x95(S)	19/2.52	1.1	37.0	4070
FTX400 1RZ1-R 4G120	4x120(S)	37/2.03	1.2	42.0	5915
FTX400 1RZ1-R 4G150	4x150(S)	37/2.25	1.4	46.0	6350
FTX400 1RZ1-R 4G185	4x185(S)	37/2.52	1.6	50.0	7890
FTX400 1RZ1-R 4G240	4x240(S)	61/2.25	1.7	57.0	10400
FTX400 1RZ1-R 4G300	4x300(S)	61/2.52	1.8	63.0	12810
FTX400 1RZ1-R 4G400	4x400(S)	61/2.85	2.0	71.0	15869
FTX400 1RZ1-R 4G500	4x500(S)	61/3.20	2.2	78.0	20300
4 CORE + 1 接地线
FTX400 1RZ1-R 4G16/6	4x16/6	7/1.70	0.7	19	654
FTX400 1RZ1-R 4G16/10	4x16/10	7/1.70	0.7	21.9	962
FTX400 1RZ1-R 4G25/6	4x25/10	7/2.14	0.7	25.3	1256
FTX400 1RZ1-R 4G25/10	4x25/10	7/2.14	0.7	26.6	1311
FTX400 1RZ1-R 4G25/16	4x25/16	7/2.14	0.7	27.3	1369
FTX400 1RZ1-R 4G35/10	4x35/10	19/1.53	0.9	26.8	1658
FTX400 1RZ1-R 4G35/16	4x35/16	19/1.53	0.9	27.6	1769
FTX400 1RZ1-R 4G35/25	4x35/25	19/1.53	0.9	28.4	1890
FTX400 1RZ1-R 4G50/16	4x50/16	19/1.78	1.0	29.4	2369
FTX400 1RZ1-R 4G50/25	4x50/25	19/1.78	1.0	31.6	2490
FTX400 1RZ1-R 4G50/35	4x50/35	19/1.78	1.0	33.2	2599
FTX400 1RZ1-R 4G70/25	4x70/25	19/2.14	1.1	34.2	3340
FTX400 1RZ1-R 4G70/35	4x70/35	19/2.14	1.1	35.6	3470
FTX400 1RZ1-R 4G70/50	4x70/50	19/2.14	1.1	37.8	3650
FTX400 1RZ1-R 4G95/25	4x95/25	19/2.52	1.1	42.6	4360
FTX400 1RZ1-R 4G95/35	4x95/35	19/2.52	1.1	43.3	4510
FTX400 1RZ1-R 4G95/50	4x95/50	19/2.52	1.1	44.1	4670
FTX400 1RZ1-R 4G95/70	4x95/70	19/2.52	1.1	45.3	4783
FTX400 1RZ1-R 4G120/35	4x120/35	37/2.03	1.2	42.6	6335
FTX400 1RZ1-R 4G120/50	4x120/50	37/2.03	1.2	43.8	6515
FTX400 1RZ1-R 4G120/70	4x120/70	37/2.03	1.2	45.9	6725
FTX400 1RZ1-R 4G120/95	4x120/95	37/2.03	1.2	46.4	6920
FTX400 1RZ1-R 4G150/50	4x150/50	37/2.25	1.4	47.3	6950
FTX400 1RZ1-R 4G150/70	4x150/70	37/2.25	1.4	48.5	7160
FTX400 1RZ1-R 4G150/95	4x150/95	37/2.25	1.4	50.2	7370
FTX400 1RZ1-R 4G150/120	4x150/120	37/2.25	1.4	53.7	7965
FTX400 1RZ1-R 4G185/70	4x185/70	37/2.52	1.6	52.4	8490
FTX400 1RZ1-R 4G185/95	4x185/95	37/2.52	1.6	53.9	8700
FTX400 1RZ1-R 4G185/120	4x185/120	37/2.52	1.6	55.6	8910
FTX400 1RZ1-R 4G185/150	4x185/150	37/2.52	1.6	59.4	9260
FTX400 1RZ1-R 4G240/95	4x240/95	61/2.25	1.7	61.9	11210
FTX400 1RZ1-R 4G240/120	4x240/120	61/2.25	1.7	63.4	11420
FTX400 1RZ1-R 4G240/150	4x240/150	61/2.25	1.7	63.9	12010
FTX400 1RZ1-R 4G240/185	4x240/185	61/2.25	1.7	64.3	12090
FTX400 1RZ1-R 4G300/120	4x300/120	61/2.52	1.8	64.0	12110
FTX400 1RZ1-R 4G300/150	4x300/150	61/2.52	1.8	66.1	13830
FTX400 1RZ1-R 4G300/185	4x300/185	61/2.52	1.8	71.5	14520
FTX400 1RZ1-R 4G300/240	4x300/240	61/2.52	1.8	72.0	14830
5芯
FTX400 1RZ1-R 5G1.5	5x1.5	7/0.53	0.7	13.7	205
FTX400 1RZ1-R 5G2.5	5x2.5	7/0.85	0.7	14.9	265
FTX400 1RZ1-R 5G4	5x4	7/0.85	0.7	16.3	360
FTX400 1RZ1-R 5G6	5x6	7/1.04	0.7	18.2	478
FTX400 1RZ1-R 5G10	5x10	7/1.04	0.7	20.8	720
FTX400 1RZ1-R 5G16	5x16	7/1.04	0.7	24.2	1050
FTX400 1RZ1-R 5G25	5x25	7/1.04	0.7	29.4	1485
FTX400 1RZ1-R 5G35	5x35(S)	7/2.52	0.9	30.3	1940
FTX400 1RZ1-R 5G50	5x50(S)	19/1.78	1.0	34	2667
FTX400 1RZ1-R 5G70	5x70(S)	19/2.14	1.1	38.5	3698
FTX400 1RZ1-R 5G95	5x95(S)	19/2.52	1.1	44.6	4934
FTX400 1RZ1-R 5G120	5x120(S)	37/2.03	1.2	45.8	7171
FTX400 1RZ1-R 5G150	5x150(S)	37/2.25	1.4	55.6	7699
FTX400 1RZ1-R 5G185	5x185(S)	37/2.52	1.6	60.4	9566
FTX400 1RZ1-R 5G240	5x240(S)	61/2.25	1.7	69.1	12610
FTX400 1RZ1-R 5G300	5x300(S)	61/2.52	1.8	76.4	15532
FTX400 1RZ1-R 5G400	5x400(S)	61/2.85	2.0	86.1	19241
FTX400 1RZ1-R 5G500	5x500(S)	61/3.20	2.2	94.4	24613

电气性能

导体运转温度 : 90°C
周围温度 : 30°C

载流容量（A）

导体截面积	参考方法 4 (附在热绝缘墙上的导管上)		参考方法3 (附在线槽或者墙上等的导管上)		参考方法 1 (直接用夹子夹住)		参考方法11 (在一个有孔径的电缆匣中，垂直或者水平)		参考方法 12(暴露在空气中)
									水平隔开	垂直隔开	三相分开
	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电水平相邻分开	3根或者4根电缆三相交流电水平相邻分开或三相相邻分开	2根电缆单相交流或者直流电电缆水平相邻分开	3根或者4根电缆三相交流电水平相邻分开或三相相邻分开	2根电缆单相交流或者直流电或3根电缆三相交流电	2根电缆单相交流或者直流电或3根电缆三相交流电	3根电缆三相交流电
1	2	3	4	5	6	7	8	9	10	11	12
mm2	A	A	A	A	A	A	A	A	A	A	A
1.5	18	17	22	19	25	23	-	-	-	-	-
2.5	24	23	30	26	34	31	-	-	-	-	-
4	33	30	40	35	46	41	-	-	-	-	-
6	43	39	51	45	59	54	-	-	-	-	-
10	58	53	71	63	81	74	-	-	-	-	-
16	76	70	95	85	109	99	-	-	-	-	-
25	100	91	126	111	143	130	158	140	183	163	138
35	125	111	156	138	176	161	195	176	226	203	171
50	149	135	189	168	228	209	293	215	274	246	209
70	189	170	240	214	293	268	308	279	351	318	270
95	228	205	290	259	355	326	375	341	426	389	330
120	263	235	336	299	413	379	436	398	495	453	385
150	300	270	375	328	476	436	505	461	570	524	445
185	341	306	426	370	545	500	579	530	651	600	511
240	400	358	500	433	644	590	686	630	769	711	606
300	459	410	573	493	743	681	794	730	886	824	701
400	-	-	684	584	868	793	915	849	1065	994	820
500	-	-	783	666	990	904	1044	973	1228	1150	936

电压降落（/A/m）

导体尺寸	2根电缆直流电	2根电缆单相交流电						3根或者4根电缆三相交流电
		参考方法3和4 (附在线槽或者墙上等的导管上)			参考方法1和11（直接用线夹夹住或者置于电缆槽中）			参考方法3和4 (附在线槽或者墙上等的导管上)			参考方法1，11和12 (三相相邻分开)			参考方法1和11(水平相邻分开)
1	2	3			4			5			6			7
mm2	mV/A/m	mV/A/m			mV/A/m			mV/A/m			mV/A/m			mV/A/m
1.5	31	31			27			27			27			27
2.5	19	19			16			16			16			16
4	33	12			10			10			10			10
6	7.8	7.9			6.8			6.8			6.8			6.8
10	4.7	4.7			4.7			4			4			4
16	2.9	2.9			2.9			2.5			2.5			2.5
		r	x	z	r	x	z	r	x	z	r	x	z	r	x	z
25	1.85	1.85	0.31	1.90	1.85	0.190	1.85	1.60	0.27	1.65	1.600	0.165	1.600	1.600	0.190	1.600
35	1.35	1.35	0.29	1.35	1.35	0.180	1.35	1.15	0.25	1.15	1.150	0.155	1.50	1.150	0.180	1.150
50	0.99	1.00	0.29	1.05	0.99	0.180	1.00	0.87	0.25	0.90	0.860	0.155	0.870	0.860	0.180	0.870
70	0.68	0.70	0.28	0.75	0.68	0.175	0.71	0.60	0.24	0.65	0.590	0.150	0.610	0.590	0.175	0.620
95	0.49	0.51	0.27	0.58	0.49	0.170	0.52	0.44	0.23	0.50	0.430	0.145	0.450	0.430	0.170	0.460
120	0.39	0.41	0.26	0.48	0.39	0.165	0.43	0.35	0.23	0.42	0.340	0.140	0.370	0.340	0.165	0.380
150	0.32	0.33	0.26	0.43	0.32	0.165	0.36	0.29	0.23	0.37	0.280	0.140	0.310	0.280	0.165	0.320
185	0.25	0.27	0.26	0.37	0.26	0.165	0.30	0.23	0.23	0.32	0.220	0.140	0.260	0.220	0.165	0.280
240	0.19	0.21	0.26	0.33	0.20	0.160	0.25	0.185	0.22	0.29	0.170	0.140	0.220	0.170	0.165	0.240
300	0.155	0.175	0.25	0.31	0.16	0.160	0.22	0.150	0.22	0.27	0.140	0.140	0.195	0.135	0.160	0.210
400	0.12	0.140	0.25	0.29	0.13	0.155	0.20	0.125	0.22	0.25	0.110	0.135	0.175	0.110	0.160	0.195
500	0.093	0.120	0.25	0.28	0.105	0.155	0.185	0.100	0.22	0.24	0.090	0.135	0.160	0.088	0.160	0.180

注：r:工作温度下导体电阻
x:电抗
z:阻抗
