600/1000V XLPE绝缘LSZH护套电力电缆(单芯)
FTX300 1RZ1-R (CU/XLPE/LSZH 600/1000V Class 2)

应用

电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

设计符合IEC 60502-1

防火性能

阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482- 332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3- 24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070- 2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266- 2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

备注：*为已替换的标准。

额定电压

600/1000V

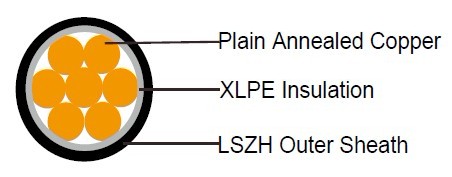

电缆结构

导体:按IEC 60228第2类标准绞合的普通退火铜线。
绝缘:挤出交联XLPE复合材料。
外护套:符合BS 7655-6.1，热塑性LSZH复合型LTS3。

颜色代码

绝缘颜色:自然
护套颜色:黑(其他颜色要求)

物理性能和热性能

工作温度范围（固定状态下）：: -30°C ~ 90°C
安装温度范围（运动状态） : -5°C ~ 50°C
最小弯曲半径: 6 x OD

电气特性

介电试验	3500 V r.m.s. x 5’ ( 芯/芯)
绝缘电阻	500 MΩ x km ( 20℃时)
短路温度	250°C ( up to 5 secs )

结构参数

型号	导体
	芯数×截面积	标称直径	标称绝缘厚度	标称外径	标称重量
	Noxmm2	No./mm	mm	mm	kg/km
FTX300 1RZ1-R 1G1.5	1x1.5	7/0.53	0.7	6	48
FTX300 1RZ1-R 1G2.5	1x2.5	7/0.67	0.7	6.4	63
FTX300 1RZ1-R 1G4	1x4	7/0.85	0.7	7.0	78
FTX300 1RZ1-R 1G6	1x6	7/1.04	0.7	7.5	105
FTX300 1RZ1-R 1G10	1x10	7/1.35	0.7	8.5	151
FTX300 1RZ1-R 1G16	1x16	7/1.70	0.7	9.5	211
FTX300 1RZ1-R 1G25	1x25	7/2.14	0.9	11.2	315
FTX300 1RZ1-R 1G35	1x35	7/2.52	0.9	12.4	416
FTX300 1RZ1-R 1G50	1x50	19/1.78	1.0	14	569
FTX300 1RZ1-R 1G70	1x70	19/2.14	1.1	16	792
FTX300 1RZ1-R 1G95	1x95	19/2.52	1.1	18	1068
FTX300 1RZ1-R 1G120	1x120	37/2.03	1.2	20	1325
FTX300 1RZ1-R 1G150	1x150	37/2.25	1.4	22	1627
FTX300 1RZ1-R 1G185	1x185	37/2.52	1.6	24.4	2021
FTX300 1RZ1-R 1G240	1x240	61/2.25	1.7	27.5	2617
FTX300 1RZ1-R 1G300	1x300	61/2.52	1.8	30.3	3252
FTX300 1RZ1-R 1G400	1x400	61/2.85	2.0	33.9	4131
FTX300 1RZ1-R 1G500	1x500	61/3.20	2.2	37.6	5175
FTX300 1RZ1-R 1G630	1x630	127/2.52	2.4	42.4	6631
FTX300 1RZ1-R 1G800	1x800	127/2.85	2.6	47.3	8412
FTX300 1RZ1-R 1G1000	1x1000	127/3.20	2.8	52.4	10530



电气性能

导体运转温度 : 90°C
周围温度 : 30°C

载流容量（A）

导体截面积	参考方法 4 (附在热绝缘墙上的导管上)		参考方法3 (附在线槽或者墙上等的导管上)		参考方法1（直接用夹子夹住）		参考方法11 (在一个有孔径的电缆匣中，垂直或者水平)		参考方法 12 (暴露在空气中)
									水平隔开	垂直隔开	三相分开
	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电水平相邻分开	3根或者4根电缆三相交流电 水平分开或者紧挨着	2根电缆单相交流或者直流电水平相邻分开	3根或者4根电缆三相交流电 水平分开或者紧挨着	2根电缆单相交流或者直流电或3根电缆三相交流电电缆水平分开	2根电缆单相交流或者直流电 或3根电缆三相交流电电缆垂直分开	3根电缆三相交流电
1	2	3	4	5	6	7	8	9	10	11	12
mm2	A	A	A	A	A	A	A	A	A	A	A
1.5	18	17	22	19	25	23	-	-	-	-	-
2.5	24	23	30	26	34	31	-	-	-	-	-
4	33	30	40	35	46	41	-	-	-	-	-
6	43	39	51	45	59	54	-	-	-	-	-
10	58	53	71	63	81	74	-	-	-	-	-
16	76	70	95	85	109	99	-	-	-	-	-
25	100	91	126	111	143	130	158	140	183	163	138
35	125	111	156	138	176	161	195	176	226	203	171
50	149	135	189	168	228	209	293	215	274	246	209
70	189	170	240	214	293	268	308	279	351	318	270
95	228	205	290	259	355	326	375	341	426	389	330
120	263	235	336	299	413	379	436	398	495	453	385
150	300	270	375	328	476	436	505	461	570	524	445
185	341	306	426	370	545	500	579	530	651	600	511
240	400	358	500	433	644	590	686	630	769	711	606
300	459	410	573	493	743	681	794	730	886	824	701
400	-	-	684	584	868	793	915	849	1065	994	820
500	-	-	783	666	990	904	1044	973	1228	1150	936
630	-	-	900	764	1130	1033	1191	1115	1423	1338	1069
800	-	-	-	-	1288	1179	1358	1275	1580	1485	1214
1000	-	-	-	-	1443	1323	1520	1436	1775	1671	1349

电压降落（/A/m）

导体尺寸	2根电缆直流电	2根电缆单相交流电						3根或者4根电缆三相交流电
		参考方法3和4 (附在线槽或者墙上等的导管上)			参考方法1和11（直接用线夹夹住或者置于电缆槽中）			参考方法3和4 (附在线槽或者墙上等的导管上)			参考方法1，11和12 (三相相邻分开)			参考方法1和11(水平相邻分开)
1	2	3			4			5			6			7
mm2	mV/A/m	mV/A/m			mV/A/m			mV/A/m			mV/A/m			mV/A/m
1.5	31	31			27			27			27			27
2.5	19	19			16			16			16			16
4	33	12			10			10			10			10
6	7.8	7.9			6.8			6.8			6.8			6.8
10	4.7	4.7			4.7			4			4			4
16	2.9	2.9			2.9			2.5			2.5			2.5
		r	x	z	r	x	z	r	x	z	r	x	z	r	x	z
25	1.85	1.85	0.31	1.90	1.85	0.190	1.85	1.60	0.27	1.65	1.600	0.165	1.600	1.600	0.190	1.600
35	1.35	1.35	0.29	1.35	1.35	0.180	1.35	1.15	0.25	1.15	1.150	0.155	1.50	1.150	0.180	1.150
50	0.99	1.00	0.29	1.05	0.99	0.180	1.00	0.87	0.25	0.90	0.860	0.155	0.870	0.860	0.180	0.870
70	0.68	0.70	0.28	0.75	0.68	0.175	0.71	0.60	0.24	0.65	0.590	0.150	0.610	0.590	0.175	0.620
95	0.49	0.51	0.27	0.58	0.49	0.170	0.52	0.44	0.23	0.50	0.430	0.145	0.450	0.430	0.170	0.460
120	0.39	0.41	0.26	0.48	0.39	0.165	0.43	0.35	0.23	0.42	0.340	0.140	0.370	0.340	0.165	0.380
150	0.32	0.33	0.26	0.43	0.32	0.165	0.36	0.29	0.23	0.37	0.280	0.140	0.310	0.280	0.165	0.320
185	0.25	0.27	0.26	0.37	0.26	0.165	0.30	0.23	0.23	0.32	0.220	0.140	0.260	0.220	0.165	0.280
240	0.19	0.21	0.26	0.33	0.20	0.160	0.25	0.185	0.22	0.29	0.170	0.140	0.220	0.170	0.165	0.240
300	0.155	0.175	0.25	0.31	0.16	0.160	0.22	0.150	0.22	0.27	0.140	0.140	0.195	0.135	0.160	0.210
400	0.12	0.140	0.25	0.29	0.13	0.155	0.20	0.125	0.22	0.25	0.110	0.135	0.175	0.110	0.160	0.195
500	0.093	0.120	0.25	0.28	0.105	0.155	0.185	0.100	0.22	0.24	0.090	0.135	0.160	0.088	0.160	0.180
630	0.072	0.100	0.25	0.27	0.086	0.155	0.175	0.088	0.21	0.23	0.074	0.135	0.150	0.071	0.160	0.170
800	0.056	-	-	-	0.072	0.150	0.170	-	-	-	0.062	0.130	0.145	0.059	0.155	0.165
1000	0.045	-	-	-	0.063	0.150	0.165	-	-	-	0.055	0.130	0.140	0.050	0.155	0.165

注：r:工作温度下导体电阻
x:电抗
z:阻抗
