600/1000V XLPE绝缘PVC护套铠装电力电缆(单芯)
FGD300 1RVMV-R (CU/XLPE/PVC/AWA/PVC 600/1000V Class 2)

应用

电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

设计符合BS 5467

防火性能

阻燃特性（单根电缆垂直燃烧测试）**	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482- 332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）**	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4

注:星号**表示标准依从性是可选的，这取决于PVC复合材料的氧指数和电缆的设计。

额定电压

600/1000V

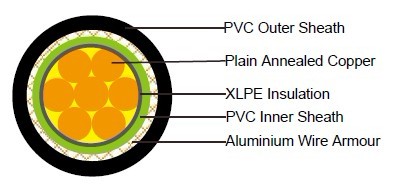

电缆结构

导体:按IEC 60228第2类标准绞合的普通退火铜线。
绝缘:挤出交联XLPE复合材料。
内护套:聚氯乙烯化合物
铠装:铝线
外护套:热塑性聚氯乙烯化合物

颜色代码

绝缘颜色:自然
护套颜色:黑色(可选择其他颜色)

物理性能和热性能

工作温度范围（固定状态下）：: -40°C ~ 70°C
安装温度范围（运动状态） : -5°C ~ 50°C
最小弯曲半径: 8 x OD

电气特性

介电试验	3500 V r.m.s. x 5’ ( 芯/芯)
绝缘电阻	500 MΩ x km ( 20℃时)
短路温度	250°C ( up to 5 secs )

结构参数

型号	导体		铠装内径	钢丝铠装直径	标称外径	标称重量
	芯数×截面积	标称直径
	mm2	No./mm	mm	mm	mm	kg/km
FFGD300 1RVMV-R 1G70	1x70	19/2.14	15.4	1.25	21.5	960
FFGD300 1RVMV-R 1G95	1x95	19/2.52	17.3	1.25	23.4	1240
FFGD300 1RVMV-R 1G120	1x120	37/2.03	19.1	1.6	25.9	1650
FFGD300 1RVMV-R 1G150	1x150	37/2.25	21.1	1.6	27.9	1970
FFGD300 1RVMV-R 1G185	1x185	37/2.52	23.2	1.6	30.1	2390
FFGD300 1RVMV-R 1G240	1x240	61/2.25	26.2	1.6	33.2	3040
FFGD300 1RVMV-R 1G300	1x300	61/2.52	28.8	1.6	35.8	3790
FFGD300 1RVMV-R 1G400	1x400	61/2.85	32.7	2.0	40.9	4790
FFGD300 1RVMV-R 1G500	1x500	61/3.20	36.2	2.0	44.6	5880
FFGD300 1RVMV-R 1G630	1x630	127/2.52	40.6	2.0	49.2	7400
FFGD300 1RVMV-R 1G800	1x800	127/2.85	45.7	2.5	55.7	9500
FFGD300 1RVMV-R 1G1000	1x1000	127/3.20	50.6	2.5	61.0	11750

电气性能

导体运转温度 : 90°C
周围温度 : 30°C

载流容量（A）

导体截面积	参考方法 1（直接用夹子夹住）		参考方法 11 (在一个有孔径的电缆匣中，垂直或者水平） 参考方法 13 [暴露在空气中] )		参考方法12 (暴露在空气中)	单向管道		直接接地
	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	3根电缆三相交流电三相分开	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电
1	2	3	4	5	6	7	8	9	10
mm2	A	A	A	A	A	A	A	A	A
70	303	277	322	293	285	310	280	340	290
95	367	333	389	352	346	365	330	405	345
120	425	383	449	405	402	410	370	460	389
150	488	437	516	462	463	445	405	510	435
185	557	496	587	524	529	485	440	580	490
240	656	579	689	612	625	550	500	670	560
300	755	662	792	700	720	610	550	750	630
400	853	717	899	767	815	640	580	830	700
500	962	791	1016	851	918	690	620	910	770
630	1082	861	1146	935	1027	750	670	1000	840
800	1170	904	1246	987	1119	828	735	1117	931
1000	1261	961	1345	1055	1214	919	811	1254	1038

电压降落（/A/m）

导体截面积	2根电缆直流电	2根电缆单相交流电			3芯电缆或者4芯电缆三相交流						2芯电缆单相交流		3芯电缆或者4芯电缆三相交流相邻分开
		参考方法 1&11 (水平相邻分开)			参考方法 1,11& 12 (三相相邻分开)			参考方法 1& 11(水平相邻分开)			在管道	在地面	在管道	在地面
1	2	3			4			5			6	7	8	9
mm2	mV/A/m	mV/A/m			mV/A/m			mV/A/m			mV/A/m	mV/A/m	mV/A/m	mV/A/m
		r	x	z	r	x	z	r	x	z
70	0.67	0.68	0.20	0.71	0.59	0.17	0.62	0.6	0.25	0.65	0.80	0.70	0.70	0.61
95	0.49	0.51	0.195	0.55	0.44	0.17	0.47	0.46	0.24	0.52	0.65	0.53	0.56	0.46
120	0.39	0.41	0.190	0.45	0.35	0.165	0.39	0.38	0.24	0.44	0.55	0.43	0.48	0.37
150	0.31	0.33	0.185	0.38	0.29	0.160	0.33	0.31	0.23	0.39	0.50	0.37	0.43	0.32
185	0.25	0.27	0.185	0.33	0.23	0.160	0.28	0.26	0.23	0.34	0.45	0.31	0.39	0.27
240	0.195	0.21	0.180	0.28	0.18	0.155	0.24	0.21	0.22	0.30	0.40	0.26	0.35	0.23
300	0.155	0.17	0.175	0.25	0.145	0.150	0.21	0.17	0.22	0.28	0.37	0.24	0.32	0.21
400	0.115	0.145	0.170	0.22	0.125	0.150	0.195	0.160	0.21	0.27	0.35	0.21	0.30	0.19
500	0.093	0.125	0.170	0.21	0.105	0.145	0.180	0.145	0.20	0.25	0.33	0.20	0.28	0.18
630	0.073	0.105	0.165	0.195	0.092	0.145	0.170	0.135	0.195	0.24	0.30	0.19	0.26	0.17
800	0.056	0.090	0.160	0.190	0.086	0.140	0.165	0.130	0.180	0.23	0.28	0.18	0.24	0.16
1000	0.045	0.092	0.155	0.180	0.080	0.135	0.155	0.125	0.170	0.21	0.26	0.17	0.22	0.15

注：r:工作温度下导体电阻
x:电抗
z:阻抗
