600/1000V 云母带/XLPE绝缘LSZH护套铠装电力电缆(多芯)
FFX400 1mRz1MZ1-R (CU/MGT+XLPE/LSZH/SWA/LSZH 600/1000V Class 2)
馈电电缆用于SDB、TDB终端安全设备

应用

这种电缆适用于电气特性电路的完整性对维持电源供应至关重要的地区。应用领域包括应急照明、控制和电力电路、电站、火灾报警系统、地下隧道、通信系统、污水处理厂、电梯、自动扶梯和高层建筑。

标准

设计符合BS 7846标准

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); CEI 20-36/2-1; SS229-1; NBN C 30-004 ; NF C32-070-2.3(CR1); BS 7846-(F2)
系统线路完整性	DIN 4102-12, E30 depending on lay system
阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

备注：*为已替换的标准。

额定电压

600/1000V

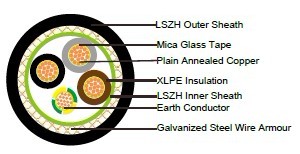

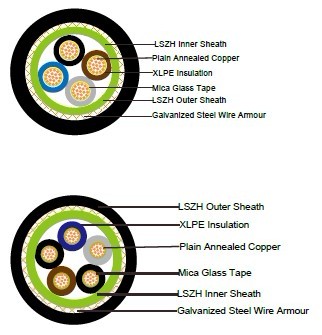

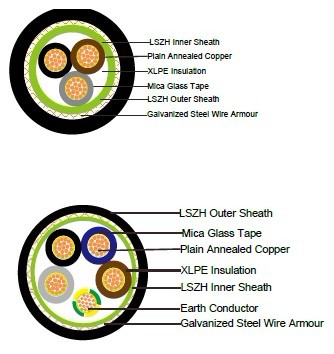

电缆结构

导体:按IEC 60228第2类标准绞合的普通软铜线。
绝缘:用挤出交联XLPE复合材料包覆云母玻璃带
电缆铺设:将岩心用合适的不吸湿填料以同心圆层铺设在一起。
内护套:根据BS 7655-6.1, LSZH复合型LTS3热塑性塑料
铠装:镀锌钢丝铠装
外护套:根据BS 7655-6.1, LSZH复合型LTS3热塑性塑料

颜色代码

绝缘颜色遵循BS7671标准

	带接地线	不带接地线
2芯	-	棕, 蓝
3芯	黄绿线，棕，蓝	棕, 灰, 黑
4芯	黄绿线, 棕, 灰, 黑	棕, 灰, 黑, 蓝
5芯	黄绿线, 棕, 灰, 黑, 蓝	棕, 灰, 黑, 蓝, 黑
5芯以上	黄绿线, 黑（1.2.3.4.5...）	黑（1.2.3.4.5...）

护套颜色:黑色(可选择其他颜色)

物理性能和热性能

工作温度范围（固定状态下）：: -30°C ~ 90°C
安装温度范围（运动状态） : -5°C ~ 50°C
最小弯曲半径: 8 x OD

电气特性

介电试验	3500 V r.m.s. x 5’ ( 芯/芯)
绝缘电阻	1000 MΩ x km ( 20℃时)
短路温度	250°C ( up to 5 secs )

结构参数

型号	导体			标称绝缘厚度	标称外径	标称重量
	芯数×截面积/ CPC截面积	每股导体数/导体直径	导体直径
		No./mm	mm	mm		kg/km
3芯
FFX400 1mRZ1MZ1-R 3G1.5	3×1.5	7/0.53	1.59	0.7	16.5	420
FFX400 1mRZ1MZ1-R 3G2.5	3×2.5	7/0.67	2.01	0.7	17	500
FFX400 1mRZ1MZ1-R 3G4	3×4	7/0.85	2.55	0.7	18.5	600
FFX400 1mRZ1MZ1-R 3G6	3×6	7/1.04	3.12	0.7	19.8	785
FFX400 1mRZ1MZ1-R 3G10	3×10	7/1.35	4.05	0.7	22.6	1030
FFX400 1mRZ1MZ1-R 3G16	3×16	1/1.70	5.1	0.7	25	1370
FFX400 1mRZ1MZ1-R 3G25	3×25	7/2.14	6.42	0.9	29	1900
FFX400 1mRZ1MZ1-R 3G35	3×35	19/1.53	7.65	0.9	32	2300
FFX400 1mRZ1MZ1-R 3G50	3×50	19/1.78	8.9	1.0	35	2900
FFX400 1mRZ1MZ1-R 3G70	3×70	19/2.14	10.7	1.1	40	4000
FFX400 1mRZ1MZ1-R 3G95	3×95	19/2.52	12.6	1.1	45	5400
FFX400 1mRZ1MZ1-R 3G120	3×120	37/2.03	14.21	1.2	49	6450
FFX400 1mRZ1MZ1-R 3G150	3×150	37/2.25	15.75	1.4	55	8200
FFX400 1mRZ1MZ1-R 3G185	3×185	37/2.52	17.64	1.6	60	9800
FFX400 1mRZ1MZ1-R 3G240	3×240	61/2.25	20.25	1.7	68	12300
FFX400 1mRZ1MZ1-R 3G300	3×300	61/2.52	22.68	1.8	74	14800
FFX400 1mRZ1MZ1-R 3G400	3×400	61/2.85	25.65	2	83	17600
3芯 + 1 接地线
FFX400 1mRZ1MZ1-R 3G16/6	3×16/6	7/1.70	5.1	0.7	23.6	13000
FFX400 1mRZ1MZ1-R 3G16/10	3×16/10	1/1.70	5.1	0.7	26.5	1425
FFX400 1mRZ1MZ1-R 3G25/6	3×25/6	7/2.14	6.42	0.9	27.1	1870
FFX400 1mRZ1MZ1-R 3G25/10	3×25/10	7/2.14	6.42	0.9	28.3	1960
FFX400 1mRZ1MZ1-R 3G25/16	3×25/16	7/2.14	6.42	0.9	29.8	2070
FFX400 1mRZ1MZ1-R 3G35/10	3×35/10	19/1.53	7.65	0.9	30.0	2110
FFX400 1mRZ1MZ1-R 3G35/16	3×35/16	19/1.53	7.65	0.9	30.5	2190
FFX400 1mRZ1MZ1-R 3G35/25	3×35/25	19/1.53	7.65	0.9	32.8	2400
FFX400 1mRZ1MZ1-R 3G50/16	3×50/16	19/1.78	8.9	1.0	36	3100
FFX400 1mRZ1MZ1-R 3G50/25	3×50/25	19/1.78	8.9	1.0	36.6	3250
FFX400 1mRZ1MZ1-R 3G50/35	3×50/35	19/1.78	8.9	1.0	38.1	3400
FFX400 1mRZ1MZ1-R 3G70/25	3×70/25	19/2.14	10.7	1.1	41	3990
FFX400 1mRZ1MZ1-R 3G70/35	3×70/35	19/2.14	10.7	1.1	42	4760
FFX400 1mRZ1MZ1-R 3G70/50	3×70/50	19/2.14	10.7	1.1	44	5120
FFX400 1mRZ1MZ1-R 3G95/25	3×95/25	19/2.52	12.6	1.1	46.7	6150
FFX400 1mRZ1MZ1-R 3G95/35	3×95/35	19/2.52	12.6	1.1	47.2	6340
FFX400 1mRZ1MZ1-R 3G95/50	3×95/50	19/2.52	12.6	1.1	47.8	6500
FFX400 1mRZ1MZ1-R 3G95/70	3×95/70	19/2.52	12.6	1.1	48.1	6540
FFX400 1mRZ1MZ1-R 3G120/35	3×120/35	37/2.03	14.21	1.2	49.0	6600
FFX400 1mRZ1MZ1-R 3G120/50	3×120/50	37/2.03	14.21	1.2	50.5	6990
FFX400 1mRZ1MZ1-R 3G120/70	3×120/70	37/2.03	14.21	1.2	51	7200
FFX400 1mRZ1MZ1-R 3G120/95	3×120/95	37/2.03	14.21	1.2	52.3	7600
FFX400 1mRZ1MZ1-R 3G150/50	3×150/50	37/2.25	15.75	1.4	57	9000
FFX400 1mRZ1MZ1-R 3G150/70	3×150/70	37/2.25	15.75	1.4	59	10600
FFX400 1mRZ1MZ1-R 3G150/95	3×150/95	37/2.25	15.75	1.4	60	10900
FFX400 1mRZ1MZ1-R 3G150/120	3×150/120	37/2.25	15.75	1.4	61	11100
FFX400 1mRZ1MZ1-R 3G185/70	3×185/70	37/2.52	17.64	1.6	63	11650
FFX400 1mRZ1MZ1-R 3G185/95	3×185/95	37/2.52	17.64	1.6	64	12000
FFX400 1mRZ1MZ1-R 3G185/120	3×185/120	37/2.52	17.64	1.6	65	12300
FFX400 1mRZ1MZ1-R 3G185/150	3×185/150	37/2.52	17.64	1.6	67	12700
FFX400 1mRZ1MZ1-R 3G240/95	3×240/95	61/2.25	20.25	1.7	71	13500
FFX400 1mRZ1MZ1-R 3G240/120	3×240/120	61/2.25	20.25	1.7	73	14000
FFX400 1mRZ1MZ1-R 3G240/150	3×240/150	61/2.25	20.25	1.7	74	14700
FFX400 1mRZ1MZ1-R 3G240/185	3×240/185	61/2.25	20.25	1.7	74.3	15100
FFX400 1mRZ1MZ1-R 3G300/120	3×300/120	61/2.52	22.68	1.8	75	15600
FFX400 1mRZ1MZ1-R 3G300/150	3×300/150	61/2.52	22.68	1.8	77	16000
FFX400 1mRZ1MZ1-R 3G300/180	3×300/180	61/2.52	22.68	1.8	79	17560
FFX400 1mRZ1MZ1-R 3G300/240	3×300/240	61/2.52	22.68	1.8	86	18900
4芯
FFX400 1mRZ1MZ1-R 4G1.5	4×1.5	7/0.53	1.59	0.7	16	475
FFX400 1mRZ1MZ1-R 4G2.5	4×2.5	7/0.67	2.01	0.7	17.8	570
FFX400 1mRZ1MZ1-R 4G4	4×4	7/0.85	2.55	0.7	19.8	690
FFX400 1mRZ1MZ1-R 4G6	4×6	7/1.04	3.12	0.7	21	940
FFX400 1mRZ1MZ1-R 4G10	4×10	7/1.35	4.05	0.7	23.3	1200
FFX400 1mRZ1MZ1-R 4G16	4×16	1/1.70	5.1	0.7	26.5	1400
FFX400 1mRZ1MZ1-R 4G25	4×25	7/2.14	6.42	0.9	30.5	2400
FFX400 1mRZ1MZ1-R 4G35	4×35	19/1.53	7.65	0.9	34	2800
FFX400 1mRZ1MZ1-R 3G50/35	3×50/35	19/1.78	8.9	1.0	38.1	3400
FFX400 1mRZ1MZ1-R 3G70/25	3×70/25	19/2.14	10.7	1.1	41	3990
FFX400 1mRZ1MZ1-R 3G70/35	3×70/35	19/2.14	10.7	1.1	42	4760
FFX400 1mRZ1MZ1-R 3G70/50	3×70/50	19/2.14	10.7	1.1	44	5120
FFX400 1mRZ1MZ1-R 3G95/25	3×95/25	19/2.52	12.6	1.1	46.7	6150
FFX400 1mRZ1MZ1-R 3G95/35	3×95/35	19/2.52	12.6	1.1	47.2	6340
FFX400 1mRZ1MZ1-R 3G95/50	3×95/50	19/2.52	12.6	1.1	47.8	6500
FFX400 1mRZ1MZ1-R 3G95/70	3×95/70	19/2.52	12.6	1.1	48.1	6540
FFX400 1mRZ1MZ1-R 3G120/35	3×120/35	37/2.03	14.21	1.2	49.0	6600
FFX400 1mRZ1MZ1-R 3G120/50	3×120/50	37/2.03	14.21	1.2	50.5	6990
FFX400 1mRZ1MZ1-R 3G120/70	3×120/70	37/2.03	14.21	1.2	51	7200
FFX400 1mRZ1MZ1-R 3G120/95	3×120/95	37/2.03	14.21	1.2	52.3	7600
FFX400 1mRZ1MZ1-R 3G150/50	3×150/50	37/2.25	15.75	1.4	57	9000
FFX400 1mRZ1MZ1-R 3G150/70	3×150/70	37/2.25	15.75	1.4	59	10600
FFX400 1mRZ1MZ1-R 3G150/95	3×150/95	37/2.25	15.75	1.4	60	10900
FFX400 1mRZ1MZ1-R 3G150/120	3×150/120	37/2.25	15.75	1.4	61	11100
FFX400 1mRZ1MZ1-R 3G185/70	3×185/70	37/2.52	17.64	1.6	63	11650
FFX400 1mRZ1MZ1-R 3G185/95	3×185/95	37/2.52	17.64	1.6	64	12000
FFX400 1mRZ1MZ1-R 3G185/120	3×185/120	37/2.52	17.64	1.6	65	12300
FFX400 1mRZ1MZ1-R 3G185/150	3×185/150	37/2.52	17.64	1.6	67	12700
FFX400 1mRZ1MZ1-R 3G240/95	3×240/95	61/2.25	20.25	1.7	71	13500
FFX400 1mRZ1MZ1-R 3G240/120	3×240/120	61/2.25	20.25	1.7	73	14000
FFX400 1mRZ1MZ1-R 3G240/150	3×240/150	61/2.25	20.25	1.7	74	14700
FFX400 1mRZ1MZ1-R 3G240/185	3×240/185	61/2.25	20.25	1.7	74.3	15100
FFX400 1mRZ1MZ1-R 3G300/120	3×300/120	61/2.52	22.68	1.8	75	15600
FFX400 1mRZ1MZ1-R 3G300/150	3×300/150	61/2.52	22.68	1.8	77	16000
FFX400 1mRZ1MZ1-R 3G300/180	3×300/180	61/2.52	22.68	1.8	79	17560
FFX400 1mRZ1MZ1-R 3G300/240	3×300/240	61/2.52	22.68	1.8	86	18900
4芯
FFX400 1mRZ1MZ1-R 4G1.5	4×1.5	7/0.53	1.59	0.7	16	475
FFX400 1mRZ1MZ1-R 4G2.5	4×2.5	7/0.67	2.01	0.7	17.8	570
FFX400 1mRZ1MZ1-R 4G4	4×4	7/0.85	2.55	0.7	19.8	690
FFX400 1mRZ1MZ1-R 4G6	4×6	7/1.04	3.12	0.7	21	940
FFX400 1mRZ1MZ1-R 4G10	4×10	7/1.35	4.05	0.7	23.3	1200
FFX400 1mRZ1MZ1-R 4G16	4×16	1/1.70	5.1	0.7	26.5	1400
FFX400 1mRZ1MZ1-R 4G25	4×25	7/2.14	6.42	0.9	30.5	2400
FFX400 1mRZ1MZ1-R 4G35	4×35	19/1.53	7.65	0.9	34	2800
FFX400 1mRZ1MZ1-R 4G185/95	4×185/95	37/2.52	17.64	1.6	68	13600
FFX400 1mRZ1MZ1-R 4G185/120	4×185/120	37/2.52	17.64	1.6	70	14700
FFX400 1mRZ1MZ1-R 4G185/150	4×185/150	37/2.52	17.64	1.6	73	15500
FFX400 1mRZ1MZ1-R 4G240/95	4×240/95	61/2.25	20.25	1.7	77	16900
FFX400 1mRZ1MZ1-R 4G240/120	4×240/120	61/2.25	20.25	1.7	78	17600
FFX400 1mRZ1MZ1-R 4G240/150	4×240/150	61/2.25	20.25	1.7	79	18200
FFX400 1mRZ1MZ1-R 4G240/185	4×240/185	61/2.25	20.25	1.7	80	19100
FFX400 1mRZ1MZ1-R 4G300/120	4×300/120	61/2.52	22.68	1.8	81	19700
FFX400 1mRZ1MZ1-R 4G300/150	4×300/150	61/2.52	22.68	1.8	83	21060
FFX400 1mRZ1MZ1-R 4G300/180	4×300/180	61/2.52	22.68	1.8	85	22170
FFX400 1mRZ1MZ1-R 4G300/240	4×300/240	61/2.52	22.68	1.8	87	24500
5芯
FFX400 1mRZ1MZ1-R 5G1.5	5×1.5	7/0.53	1.59	0.7	18.8	558
FFX400 1mRZ1MZ1-R 5G2.5	5×2.5	7/0.67	2.01	0.7	20.9	670
FFX400 1mRZ1MZ1-R 5G4	5×4	7/0.85	2.55	0.7	23.3	811
FFX400 1mRZ1MZ1-R 5G6	5×6	7/1.04	3.12	0.7	24.7	1105
FFX400 1mRZ1MZ1-R 5G10	5×10	7/1.35	4.05	0.7	27.4	1410
FFX400 1mRZ1MZ1-R 5G16	5×16	1/1.70	5.1	0.7	31.1	1645
FFX400 1mRZ1MZ1-R 5G25	5×25	7/2.14	6.42	0.9	35.8	2820
FFX400 1mRZ1MZ1-R 5G35	5×35	19/1.53	7.65	0.9	40.0	3290
FFX400 1mRZ1MZ1-R 5G50	5×50	19/1.78	8.9	1	44.7	4113
FFX400 1mRZ1MZ1-R 5G70	5×70	19/2.14	10.7	1.1	51.7	6228
FFX400 1mRZ1MZ1-R 5G95	5×95	19/2.52	12.6	1.1	57.0	7873
FFX400 1mRZ1MZ1-R 5G120	5×120	37/2.03	14.21	1.2	63.5	9988
FFX400 1mRZ1MZ1-R 5G150	5×150	37/2.25	15.75	1.4	69.3	11750
FFX400 1mRZ1MZ1-R 5G185	5×185	37/2.52	17.64	1.6	75.8	14335
FFX400 1mRZ1MZ1-R 5G240	5×240	61/2.25	20.25	1.7	87.0	18095
FFX400 1mRZ1MZ1-R 5G300	5×300	61/2.52	22.68	1.8	96.4	22913
FFX400 1mRZ1MZ1-R 5G400	5×400	61/2.85	25.65	2	108.1	29963

电气性能

导体运转温度 : 90°C
周围温度 : 30°C

载流容量（A）

标称截面积	参考方法 1 直接用夹子夹住		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）或者参考方法13（暴露于空气中）		单向管道		直接接地
	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电
1	2	3	4	5	6	7	8	9
mm2	A	A	A	A	A	A	A	A
1.5	27	23	29	25	-	23	-	28
2.5	36	31	39	33	-	30	-	36
4	49	42	52	44	-	40	-	48
6	62	53	66	56	-	50	-	60
10	85	73	90	78	-	65	-	80
16	110	94	115	99	115	94	140	115
25	146	124	152	131	145	125	180	150
35	180	154	188	162	175	150	215	180
50	219	187	228	197	210	175	255	215
70	279	238	291	251	260	215	315	265
95	338	289	354	304	310	260	380	315
120	392	335	410	353	355	300	430	360
150	451	386	472	406	400	335	480	405
185	515	441	539	463	455	380	540	460
240	607	520	636	546	520	440	630	530
300	698	599	732	628	590	495	700	590
400	787	673	847	728	660	560	790	670

电压降落（/A/m）

标称截面积	2芯电缆直流电	2芯电缆单相交流			3芯电缆或者4芯电缆三相交流			2根电缆单相相交交流电管道或地面	3芯电缆或者4芯电缆三相交流电. 管道或地面
1	2	3			4			5	6
mm2	mV/A/m	mV/A/m			mV/A/m			mV/A/m	mV/A/m
1.5	31	31			27			31	25
2.5	19	19			16			19	15
4	12	12			10			12	9.7
6	7.9	7.9			6.8			7.9	6.5
10	4.7	4.7			4			4.7	3.9
16	2.9	2.9			2.5			2.9	2.6
		r	x	z	r	x	z
25	1.85	1.35	0.16	1.9	1.6	0.14	1.65	1.9	1.6
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15	1.35	1.2
50	0.98	0.99	0.155	1	0.86	0.135	0.87	1	0.87
70	0.67	0.67	0.15	0.69	0.59	0.13	0.6	0.69	0.61
95	0.49	0.5	0.15	0.52	0.43	0.13	0.45	0.52	0.45
120	0.39	0.4	0.145	0.42	0.34	0.13	0.37	0.42	0.36
150	0.31	0.32	0.145	0.35	0.28	0.125	0.3	0.35	0.3
185	0.25	0.26	0.145	0.29	0.22	0.125	0.26	0.29	0.25
240	0.195	0.2	0.14	0.24	0.175	0.125	0.21	0.24	0.21
300	0.155	0.16	0.14	0.21	0.14	0.12	0.185	0.21	0.19
400	0.12	0.13	0.14	0.19	0.115	0.12	0.165	0.19	0.18

注：r:工作温度下导体电阻
x:电抗
z:阻抗
