600/1000V 云母带+XLPE绝缘LSZH护套应急照明电缆(多芯)
FFX400 1mRZ1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)

应用

这种电缆适用于电气特性电路的完整性对维持电源供应至关重要的地区。应用领域包括应急照明、控制和电力电路、电站、火灾报警系统、地下隧道、通信系统、污水处理厂、电梯、自动扶梯和高层建筑。

标准

设计符合IEC 60502-1

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1); BS 7846-(F2)
系统线路完整性	DIN 4102-12, E30 depending on lay system
阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

备注：*为已替换的标准。

额定电压

600/1000V

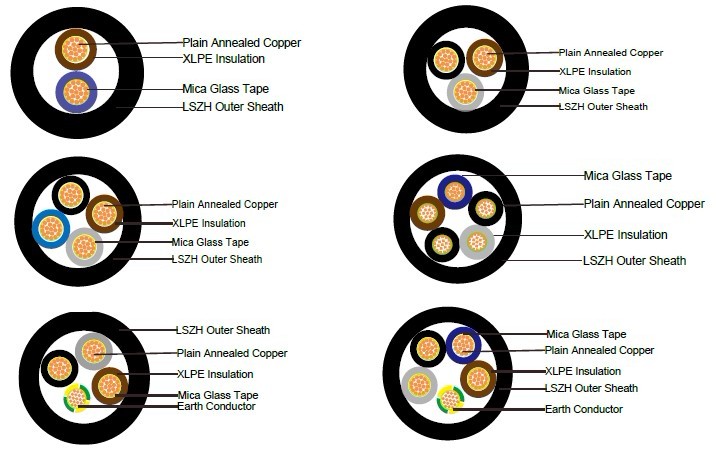

电缆结构

导体:按IEC 60228第2类标准绞合的普通软铜线。
绝缘:用挤出交联XLPE复合材料包覆云母玻璃带
电缆铺设:将岩心用合适的不吸湿填料以同心圆层铺设在一起。
外护套:根据BS 7655-6.1, LSZH复合型LTS3热塑性塑料

颜色代码

绝缘颜色遵循BS7671标准

	带接地线	不带接地线
2芯	-	棕, 蓝
3芯	黄绿线，棕，蓝	棕, 灰, 黑
4芯	黄绿线, 棕, 灰, 黑	棕, 灰, 黑, 蓝
5芯	黄绿线, 棕, 灰, 黑, 蓝	棕, 灰, 黑, 蓝, 黑
5芯以上	黄绿线, 黑（1.2.3.4.5...）	黑（1.2.3.4.5...）

护套颜色:黑(其他颜色要求)

物理性能和热性能

工作温度范围（固定状态下）：: -30°C ~ 90°C
安装温度范围（运动状态） : -5°C ~ 50°C
最小弯曲半径: 6 x OD

电气特性

介电试验	3500 V r.m.s. x 5’ ( 芯/芯)
绝缘电阻	1000 MΩ x km ( 20℃时)
短路温度	250°C ( up to 5 secs )

结构参数

型号	导体			标称绝缘厚度	标称外径	标称重量
	芯数×截面积/ CPC截面积	每股导体数/导体直径	导体直径
		No./mm	mm	mm	mm	kg/km
2芯
FFX400 1mRZ1-R 2G1.5	2×1.5	7/0.53	1.59	0.7	12.2	150
FFX400 1mRZ1-R 2G2.5	2×2.5	7/0.67	2.01	0.7	12.6	180
FFX400 1mRZ1-R 2G4	2×4	7/0.85	2.55	0.7	14.7	250
FFX400 1mRZ1-R 2G6	2×6	7/1.04	3.12	0.7	16.2	290
FFX400 1mRZ1-R 2G10	2×10	7/1.35	4.05	0.7	17.1	450
FFX400 1mRZ1-R 2G16	2×16	7/1.70	5.1	0.7	19.2	550
FFX400 1mRZ1-R 2G25	2×25	7/2.14	6.42	0.9	20	680
FFX400 1mRZ1-R 2G35	2×35	19/1.53	7.65	0.9	22	940
FFX400 1mRZ1-R 2G50	2×50	19/1.78	8.9	1	24	1250
FFX400 1mRZ1-R 2G70	2×70	19/2.14	10.7	1.1	27	1700
FFX400 1mRZ1-R 2G95	2×95	19/2.52	12.6	1.1	31	2300
FFX400 1mRZ1-R 2G120	2×120	37/2.03	14.21	1.2	36	3150
3芯
FFX400 1mRZ1-R 3G1.5	3×1.5	7/0.53	1.59	0.7	12.3	170
FFX400 1mRZ1-R 3G2.5	3×2.5	7/0.67	2.01	0.7	13.8	200
FFX400 1mRZ1-R 3G4	3×4	7/0.85	2.55	0.7	15.2	300
FFX400 1mRZ1-R 3G6	3×6	7/1.04	3.12	0.7	16.8	380
FFX400 1mRZ1-R 3G10	3×10	7/1.35	4.05	0.7	18	550
FFX400 1mRZ1-R 3G16	3×16	1/1.70	5.1	0.7	21	760
FFX400 1mRZ1-R 3G25	3×25	7/2.14	6.42	0.9	22	960
FFX400 1mRZ1-R 3G35	3×35	19/1.53	7.65	0.9	24	1300
FFX400 1mRZ1-R 3G50	3×50	19/1.78	8.9	1	28	1700
FFX400 1mRZ1-R 3G70	3×70	19/2.14	10.7	1.1	31	2400
FFX400 1mRZ1-R 3G95	3×95	19/2.52	12.6	1.1	36	3250
FFX400 1mRZ1-R 3G120	3×120	37/2.03	14.21	1.2	38	4000
FFX400 1mRZ1-R 3G150	3×150	37/2.25	15.75	1.4	42	5000
FFX400 1mRZ1-R 3G185	3×185	37/2.52	17.64	1.6	47	6100
FFX400 1mRZ1-R 3G240	3×240	61/2.25	20.25	1.7	52	8000
FFX400 1mRZ1-R 3G300	3×300	61/2.52	22.68	1.8	59	9850
FFX400 1mRZ1-R 3G400	3×400	61/2.85	25.65	2	63	13000
3芯+ 1 接地线
FFX400 1mRZ1-R 3G16/6	3×16/6	7/1.70	5.1	0.7	22.9	1230
FFX400 1mRZ1-R 3G16/10	3×16/10	7/1.70	5.1	0.7	25.7	1385
FFX400 1mRZ1-R 3G25/6	3×25/6	7/2.14	6.42	0.9	26.1	1810
FFX400 1mRZ1-R 3G25/10	3×25/10	7/2.14	6.42	0.9	26.8	1890
FFX400 1mRZ1-R 3G25/16	3×25/16	7/2.14	6.42	0.9	27.3	1980
FFX400 1mRZ1-R 3G35/10	3×35/10	19/1.53	7.65	0.9	28.1	2010
FFX400 1mRZ1-R 3G35/16	3×35/16	19/1.53	7.65	0.9	29.8	2070
FFX400 1mRZ1-R 3G35/25	3×35/25	19/1.53	7.65	0.9	30.5	2190
FFX400 1mRZ1-R 3G50/16	3×50/16	19/1.78	8.9	0.9	32.8	2400
FFX400 1mRZ1-R 3G50/25	3×50/25	19/1.78	8.9	1	29	1800
FFX400 1mRZ1-R 3G50/35	3×50/35	19/1.78	8.9	0.9	28.4	1870
FFX400 1mRZ1-R 3G70/25	3×70/25	19/2.14	10.7	1	31	1920
FFX400 1mRZ1-R 3G70/35	3×70/35	19/2.14	10.7	1.1	32	2200
FFX400 1mRZ1-R 3G70/50	3×70/50	19/2.14	10.7	1.1	33	2400
FFX400 1mRZ1-R 3G95/25	3×95/25	19/2.52	12.6	1.1	36	3300
FFX400 1mRZ1-R 3G95/35	3×95/35	19/2.52	12.6	1.1	37	3560
FFX400 1mRZ1-R 3G95/50	3×95/50	19/2.52	12.6	1.1	38	3700
FFX400 1mRZ1-R 3G95/70	3×95/70	19/2.52	12.6	1.1	38.4	3809
FFX400 1mRZ1-R 3G120/35	3×120/35	37/2.03	14.21	1.1	39	3910
FFX400 1mRZ1-R 3G120/50	3×120/50	37/2.03	14.21	1.1	40	4200
FFX400 1mRZ1-R 3G120/70	3×120/70	37/2.03	14.21	1.1	40	4250
FFX400 1mRZ1-R 3G120/95	3×120/95	37/2.03	14.21	1.2	41	6990
FFX400 1mRZ1-R 3G150/50	3×150/50	37/2.25	15.75	1.2	42	7200
FFX400 1mRZ1-R 3G150/70	3×150/70	37/2.25	15.75	1.2	43	7600
FFX400 1mRZ1-R 3G150/95	3×150/95	37/2.25	15.75	1.4	44	9000
FFX400 1mRZ1-R 3G150/120	3×150/120	37/2.25	15.75	1.4	45	10600
FFX400 1mRZ1-R 3G185/70	3×185/70	37/2.25	17.64	1.4	47	11100
FFX400 1mRZ1-R 3G185/95	3×185/95	37/2.52	17.64	1.6	49	11650
FFX400 1mRZ1-R 3G185/120	3×185/120	37/2.52	17.64	1.6	50
						12000
FFX400 1mRZ1-R 3G185/150	3×185/150	37/2.52	17.64	1.6	51	12300
FFX400 1mRZ1-R 3G240/95	3×240/95	61/2.25	20.25	1.7	52	12900
FFX400 1mRZ1-R 3G240/120	3×240/120	61/2.25	20.25	1.7	57	13500
FFX400 1mRZ1-R 3G240/150	3×240/150	61/2.25	20.25	1.7	58	14000
FFX400 1mRZ1-R 3G240/185	3×240/185	61/2.25	20.25	1.7	58.4	14700
FFX400 1mRZ1-R 3G300/120	3×300/120	61/2.52	22.68	1.8	58.9	15100
FFX400 1mRZ1-R 3G300/150	3×300/150	61/2.52	22.68	1.8	60	15600
FFX400 1mRZ1-R 3G300/180	3×300/180	61/2.52	22.68	1.8	61	15720
FFX400 1mRZ1-R 3G300/240	3×300/240	61/2.52	22.68	1.8	62	16000
4芯
FFX400 1mRZ1-R 4G1.5	4×1.5	7/0.53	1.59	0.7	14.3	210
FFX400 1mRZ1-R 4G2.5	4×2.5	7/0.67	2.01	0.7	15.2	270
FFX400 1mRZ1-R 4G4	4×4	7/0.85	2.55	0.7	17.2	380
FFX400 1mRZ1-R 4G6	4×6	7/1.04	3.12	0.7	19	440
FFX400 1mRZ1-R 4G10	4×10	7/1.35	4.05	0.7	20.6	670
FFX400 1mRZ1-R 4G16	4×16	1/1.70	5.1	0.7	23.6	820
FFX400 1mRZ1-R 4G25	4×25	7/2.14	6.42	0.9	26	1320
FFX400 1mRZ1-R 4G35	4×35	19/1.53	7.65	0.9	29	1730
FFX400 1mRZ1-R 4G50	4×50	19/1.78	8.9	1	32	2300
FFX400 1mRZ1-R 4G70	4×70	19/2.14	10.7	1.1	38	3180
FFX400 1mRZ1-R 4G95	4×95	19/2.52	12.6	1.1	41.9	4370
FFX400 1mRZ1-R 4G120	4×120	37/2.03	14.21	1.2	44	5400
FFX400 1mRZ1-R 4G150	4×150	37/2.25	15.75	1.4	50.8	6500
FFX400 1mRZ1-R 4G185	4×185	37/2.52	17.64	1.6	55	8200
FFX400 1mRZ1-R 4G240	4×240	61/2.25	20.25	1.7	60.5	10600
FFX400 1mRZ1-R 4G300	4×300	61/2.52	22.68	1.8	68.5	13200
FFX400 1mRZ1-R 4G400	4×400	61/2.85	25.65	2	76	17000
4芯 + 1 接地线
FFX400 1mRZ1-R 4G16/16	4×16/6	7/1.70	5.1	0.7	21	1300
FFX400 1mRZ1-R 4G16/10	4×16/10	7/1.70	5.1	0.7	22	1600
FFX400 1mRZ1-R 4G25/6	4×25/6	7/2.14	6.42	0.7	23	1820
FFX400 1mRZ1-R 4G25/10	4×25/10	7/2.14	6.42	0.7	24	2015
FFX400 1mRZ1-R 4G25/16	4×25/16	7/2.14	6.42	0.7	25	2450
FFX400 1mRZ1-R 4G35/10	4×35/10	19/1.53	7.65	0.9	28.9	2810
FFX400 1mRZ1-R 4G35/16	4×35/16	19/1.53	7.65	0.9	29.4	3000
FFX400 1mRZ1-R 4G35/25	4×35/25	19/1.53	7.65	0.9	29.6	3170
FFX400 1mRZ1-R 4G50/16	4×50/16	19/1.78	8.9	1	33	3800
FFX400 1mRZ1-R 4G50/25	4×50/25	19/1.78	8.9	1	35.8	4100
FFX400 1mRZ1-R 4G50/35	4×50/35	19/1.78	8.9	1	36.9	4400
FFX400 1mRZ1-R 4G70/25	4×70/25	19/2.14	10.7	1.1	40	6270
FFX400 1mRZ1-R 4G70/35	4×70/35	19/2.14	10.7	1.1	41	6900
FFX400 1mRZ1-R 4G70/50	4×70/50	19/2.14	10.7	1.1	41.5	7200
FFX400 1mRZ1-R 4G95/25	4×95/25	19/2.52	12.6	1.1	41.8	8000
FFX400 1mRZ1-R 4G95/35	4×95/35	19/2.52	12.6	1.1	42.6	8100
FFX400 1mRZ1-R 4G95/50	4×95/50	19/2.52	12.6	1.1	43.4	8250
FFX400 1mRZ1-R 4G95/70	4×95/70	19/2.52	12.6	1.1	43.6	8310
FFX400 1mRZ1-R 4G120/35	4×120/35	37/2.03	14.21	1.1	43.9	8390
FFX400 1mRZ1-R 4G120/50	4×120/50	37/2.03	14.21	1.2	44	8600
FFX400 1mRZ1-R 4G120/70	4×120/70	37/2.03	14.21	1.2	45	8800
FFX400 1mRZ1-R 4G120/95	4×120/95	37/2.03	14.21	1.2	46	9100
FFX400 1mRZ1-R 4G150/50	4×150/50	37/2.25	15.75	1.2	47	9400
FFX400 1mRZ1-R 4G150/70	4×150/70	37/2.25	15.75	1.4	52	10800
FFX400 1mRZ1-R 4G150/95	4×150/95	37/2.25	15.75	1.4	53	11100
FFX400 1mRZ1-R 4G150/120	4×150/120	37/2.25	15.75	1.4	54	11500
FFX400 1mRZ1-R 4G185/70	4×185/70	37/2.52	17.64	1.4	55	11900
FFX400 1mRZ1-R 4G185/95	4×185/95	37/2.52	17.64	1.6	56	12900
FFX400 1mRZ1-R 4G185/120	4×185/120	37/2.52	17.64	1.6	57	13600
FFX400 1mRZ1-R 4G185/150	4×185/150	37/2.52	17.64	1.6	58	14700
FFX400 1mRZ1-R 4G240/95	4×240/95	61/2.25	20.25	1.7	62	16000
FFX400 1mRZ1-R 4G240/120	4×240/120	61/2.25	20.25	1.7	65	16600
FFX400 1mRZ1-R 4G240/150	4×240/150	61/2.25	20.25	1.7	66	16900
FFX400 1mRZ1-R 4G240/185	4×240/185	61/2.25	20.25	1.7	67	17100
FFX400 1mRZ1-R 4G300/120	4×300/120	61/2.52	22.68	1.7	68	17200
FFX400 1mRZ1-R 4G300/150	4×300/150	61/2.52	22.68	1.8	69	19700
FFX400 1mRZ1-R 4G300/180	4×300/185	61/2.52	22.68	1.8	70	20700
FFX400 1mRZ1-R 4G300/240	4×300/240	61/2.52	22.68	1.8	71	21060
5芯
FFX400 1mRZ1-R 5G1.5	5×1.5	7/0.53	1.59	0.7	16.8	247
FFX400 1mRZ1-R 5G2.5	5×2.5	7/0.67	2.01	0.7	17.9	317
FFX400 1mRZ1-R 5G4	5×4	7/0.85	2.55	0.7	20.2	447
FFX400 1mRZ1-R 5G6	5×6	7/1.04	3.12	0.7	22.3	517
FFX400 1mRZ1-R 5G10	5×10	7/1.35	4.05	0.7	24.2	787
FFX400 1mRZ1-R 5G16	5×16	1/1.70	5.1	0.7	27.7	964
FFX400 1mRZ1-R 5G25	5×25	7/2.14	6.42	0.9	30.6	1551
FFX400 1mRZ1-R 5G35	5×35	19/1.53	7.65	0.9	34.1	2033
FFX400 1mRZ1-R 5G50	5×50	19/1.78	8.9	1	37.6	2703
FFX400 1mRZ1-R 5G70	5×70	19/2.14	10.7	1.1	44.7	3737
FFX400 1mRZ1-R 5G95	5×95	19/2.52	12.6	1.1	49.2	5135
FFX400 1mRZ1-R 5G120	5×120	37/2.03	14.21	1.2	51.7	6345
FFX400 1mRZ1-R 5G150	5×150	37/2.25	15.75	1.4	59.7	7638
FFX400 1mRZ1-R 5G185	5×185	37/2.52	17.64	1.6	64.6	9635
FFX400 1mRZ1-R 5G240	5×240	61/2.25	20.25	1.7	71.1	12455
FFX400 1mRZ1-R 5G300	5×300	61/2.52	22.68	1.8	80.5	15510
FFX400 1mRZ1-R 5G400	5×400	61/2.85	25.65	2	89.3	19975

电气性能

导体运转温度 : 90°C
周围温度 : 30°C

载流容量（A）

标称截面积	参考方法4（附在热绝缘墙上的导管上	参考方法 3(附在线槽或者墙上等的导管上g)		参考方法 1 (直接用夹子夹住)		参考方法 11(在一个有孔径的电缆匣中), 或参考方法13 (暴露在空气中)
	一个3芯电缆或者一个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电
1	2	3	4	5	6	7	8
mm2	A	A	A	A	A	A	A
1.5	16.5	22	19.5	24	22	26	23
2.5	22	30	26	33	30	36	32
4	30	40	35	45	40	49	42
6	38	51	44	58	52	63	54
10	51	69	60	80	71	86	75
16	68	91	80	107	96	115	100
25	89	119	105	138	119	149	127
35	109	146	128	171	147	185	158
50	130	175	154	209	179	225	192
70	164	221	194	269	229	289	246
95	197	265	233	328	278	352	298
120	227	305	268	382	322	410	346
150	259	334	300	441	371	473	399
185	295	384	340	506	424	542	456
240	346	459	398	599	500	641	538
300	396	532	455	693	576	741	621
400	-	625	536	803	667	865	741

电压降落（/A/m）

标称截面积	2芯电缆直流电	2芯电缆单相交流			3芯电缆或者4芯电缆三相交流
1	2	3			4
mm2	mV/A/m	mV/A/m			mV/A/m
1.5	31	31			27
2.5	19	19			16
4	12	12			10
6	7.9	7.9			6.8
10	4.7	4.7			4
16	2.9	2.9			2.5
		r	x	z	r	x	z
25	1.85	1.85	0.16	1.9	1.6	0.14	1.65
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15
50	0.98	0.99	0.155	1	0.86	0.135	0.87
70	0.67	0.67	0.15	0.69	0.59	0.13	0.6
95	0.49	0.5	0.15	0.52	0.43	0.13	0.45
120	0.39	0.4	0.145	0.42	0.34	0.13	0.37
150	0.31	0.32	0.145	0.35	0.28	0.125	0.3
185	0.25	0.26	0.145	0.29	0.22	0.125	0.26
240	0.195	0.2	0.14	0.24	0.175	0.125	0.21
300	0.155	0.16	0.14	0.21	0.14	0.12	0.185
400	0.12	0.13	0.14	0.19	0.115	0.12	0.165

注：r:工作温度下导体电阻
x:电抗
z:阻抗
