600/1000V 云母带/XLPE绝缘LSZH护套铠装电力电缆(单芯)
FFX300 1mRZ1MZ1-R (CU/MGT+XLPE/LSZH/AWA/LSZH 600/1000V Class 2)

应用

这种电缆适用于电气特性电路的完整性对维持电源供应至关重要的地区。应用领域包括应急照明、控制和电力电路、电站、火灾报警系统、地下隧道、通信系统、污水处理厂、电梯、自动扶梯和高层建筑。

标准

设计符合BS 7846

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070- 2.3(CR1)
系统线路完整性	DIN 4102-12, E30 depending on lay system
阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

备注：*为已替换的标准。

额定电压

600/1000V

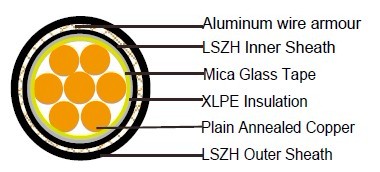

电缆结构

导体:按IEC 60228第2类标准绞合的普通软铜线。
绝缘:用挤出交联XLPE复合材料包覆云母带。
内护套:根据BS 7655-6.1, LSZH复合型LTS3热塑性塑料。
铠装:铝丝铠装
外护套：符合BS 7655标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类

颜色代码

绝缘颜色:自然
护套颜色:黑色(可选择其他颜色)

物理性能和热性能

工作温度范围（固定状态下）：: -30°C ~ 90°C
安装温度范围（运动状态） : -5°C ~ 50°C
最小弯曲半径: 8 x OD

电气特性

介电试验	3500 V r.m.s. x 5’ ( 芯/芯)
绝缘电阻	1000 MΩ x km ( 20℃时)
短路温度	250°C ( up to 5 secs )

结构参数

型号	导体				标称总外径	标称重量
	芯数×截面积	每股导体数/导体直径	导体直径	标称绝缘厚度
	mm2	No./mm	mm	mm	mm	kg/km
FFX300 1mRZ1MZ1-R 1G1.5	1×1.5	7/0.53	1.59	0.7	-	-
FFX300 1mRZ1MZ1-R 1G2.5	1×2.5	7/0.67	2.01	0.7	-	-
FFX300 1mRZ1MZ1-R 1G4	1×4	7/0.85	2.55	0.7	-	-
FFX300 1mRZ1MZ1-R 1G6	1×6	7/1.04	3.12	0.7	-	-
FFX300 1mRZ1MZ1-R 1G10	1×10	7/1.35	4.05	0.7	-	-
FFX300 1mRZ1MZ1-R 1G16	1×16	7/1.70	5.1	0.7	-	-
FFX300 1mRZ1MZ1-R 1G25	1×25	7/2.14	6.42	0.9	-	-
FFX300 1mRZ1MZ1-R 1G35	1×35	19/1.53	7.65	0.9	-	-
FFX300 1mRZ1MZ1-R 1G50	1×50	19/1.78	8.9	1	18.5	780
FFX300 1mRZ1MZ1-R 1G70	1×70	19/2.14	10.7	1.1	20.5	1010
FFX300 1mRZ1MZ1-R 1G95	1×95	19/2.52	12.6	1.1	23	1320
FFX300 1mRZ1MZ1-R 1G120	1×120	37/2.03	14.21	1.2	24.5	1610
FFX300 1mRZ1MZ1-R 1G150	1×150	37/2.25	15.75	1.4	27	2010
FFX300 1mRZ1MZ1-R 1G185	1×185	37.2.52	17.64	1.6	29.5	2440
FFX300 1mRZ1MZ1-R 1G240	1×240	61/2.25	20.25	1.7	34.5	3060
FFX300 1mRZ1MZ1-R 1G300	1×300	61/2.52	22.68	1.8	36.9	3690
FFX300 1mRZ1MZ1-R 1G400	1×400	65/2.85	25.65	2	41.5	4780
FFX300 1mRZ1MZ1-R 1G500	1×500	61/3.20	28.8	2.2	45.5	5970
FFX300 1mRZ1MZ1-R 1G630	1×630	127/2.52	32.76	2.4	50.5	7530
FFX300 1mRZ1MZ1-R 1G800	1×800	127/2.85	37.05	2.6	56.8	9680
FFX300 1mRZ1MZ1-R 1G1000	1×1000	127/3.20	41.6	2.8	61.5	11980

电气性能

导体运转温度 : 90°C
周围温度 : 30°C

载流容量（A）

标称截面积	参考方法 1（直接用夹子夹住）		参考方法 11 (在一个有孔径的电缆匣中，水平或者垂直)		参考方法 12 (暴露在空气中)	单向管道		直接接地
	2根电缆单相交流或者直流电水平相邻分开	3根或者4根电缆三相交流电水平相邻分开	2根电缆单相交流或者直流电水平相邻分开	3根或者4根电缆三相交流电水平相邻分开	3根电缆三相交流电 三相分开	2根电缆单相交流或者直流电 管道相邻	3根电缆三相交流电 三相分开	2根电缆单相交流或者直流电 相邻分开	3根电缆三相交流电 三相分开
1	2	3	4	5	6	7	8	9	10
mm2	A	A	A	A	A	A	A	A	A
50	237	220	253	232	222	255	235	275	235
70	303	277	322	293	285	310	280	340	290
95	367	333	389	352	346	365	330	405	345
120	425	383	449	405	402	410	370	460	389
150	488	437	516	462	463	445	405	510	435
185	557	496	587	524	529	485	440	580	490
240	656	579	689	612	625	550	500	670	560
300	755	662	792	700	720	610	550	750	630
400	853	717	899	767	815	640	580	830	700
500	962	791	1016	851	918	690	620	910	770
630	1082	861	1146	935	1027	750	670	1000	840
800	1170	904	1246	987	1119	828	735	1117	931
1000	1261	961	1345	1055	1214	919	811	1254	1038

电压降落（/A/m）

标称截面积	2根电缆直流电	2芯电缆单相交流			3芯电缆或者4芯电缆三相交流						2芯电缆单相交流		3芯电缆或者4芯电缆三相交流相邻分开
		参考方法 1& 11 (相邻分开)			参考方法 1, 11 & 12 (三相相邻分开)			参考方法1 & 11 (水平相邻分开)			在管道	在地面	在管道	在地面
1	2	3			4			5			6	7	8	9
mm2	mV/ A/m	mV/ A/m			mV/ A/m			mV/ A/m			mV/ A/m	mV/ A/m	mV/ A/m	mV/ A/m
		r	x	z	r	x	z	r	x	z
50	0.98	0.99	0.21	1	0.86	0.18	0.87	0.84	0.25	0.88	1.1	0.99	0.93	0.86
70	0.67	0.68	0.2	0.71	0.59	0.17	0.62	0.6	0.25	0.65	0.8	0.7	0.7	0.61
95	0.49	0.51	0.195	0.55	0.44	0.17	0.47	0.46	0.24	0.52	0.65	0.53	0.56	0.46
120	0.39	0.41	0.19	0.45	0.35	0.165	0.39	0.38	0.24	0.44	0.55	0.43	0.48	0.37
150	0.31	0.33	0.185	0.38	0.29	0.16	0.33	0.31	0.23	0.39	0.5	0.37	0.43	0.32
185	0.25	0.27	0.185	0.33	0.23	0.16	0.28	0.26	0.23	0.34	0.45	0.31	0.39	0.27
240	0.195	0.21	0.18	0.28	0.18	0.155	0.24	0.21	0.22	0.3	0.4	0.26	0.35	0.23
300	0.155	0.17	0.175	0.25	0.145	0.15	0.21	0.17	0.22	0.28	0.37	0.24	0.32	0.21
400	0.115	0.145	0.17	0.22	0.125	0.15	0.195	0.16	0.21	0.27	0.35	0.21	0.3	0.19
500	0.093	0.125	0.17	0.21	0.105	0.145	0.18	0.145	0.2	0.25	0.33	0.2	0.28	0.18
630	0.073	0.105	0.165	0.195	0.092	0.145	0.17	0.135	0.195	0.24	0.3	0.19	0.26	0.17
800	0.056	0.09	0.16	0.19	0.086	0.14	0.165	0.13	0.18	0.23	0.28	0.18	0.24	0.16
1000	0.045	0.092	0.155	0.18	0.08	0.135	0.155	0.125	0.17	0.21	0.26	0.17	0.22	0.15

注：r:工作温度下导体电阻
x:电抗
z:阻抗
