600/1000V 云母带+交联聚乙烯绝缘低烟无卤护套电力电缆(单芯)

FFX300 1mRZ1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)

FTX300 1RZ1-R 机场阻燃耐火电力电缆

应用

这种电缆适用于电气特性电路的完整性对维持电源供应至关重要的地区。应用领域包括应急照明、控制和电力电路、电站、火灾报警系统、地下隧道、通信系统、污水处理厂、电梯、自动扶梯和高层建筑。

标准

IEC 60502-1

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
系统线路完整性 DIN 4102-12, E30 depending on lay system
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1);
NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

备注:*为已替换的标准。

额定电压

600/1000V

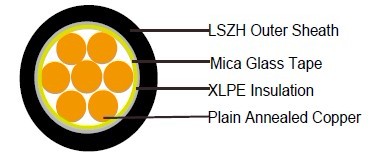

电缆结构

导体: 普通退火铜线绞合符合IEC 60228 class 2
绝缘:用挤出交联XLPE复合材料包覆云母玻璃带
外护套:符合BS 7655标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类

颜色代码

绝缘颜色:自然
护套颜色:黑色(要求的其他颜色)

物理性能和热性能

工作温度范围(固定状态下): -30°C ~ 90°C
安装温度范围(运动状态) : -5°C ~ 50°C
最小弯曲半径: 6 x OD

电气特性

介电试验 3500 V r.m.s. x 5’ ( 芯/芯)
绝缘电阻 1000 MΩ x km ( 20℃时)
短路温度 250°C ( up to 5 secs )

尺寸和重量

电缆型号 导体 标称总外径 标称重量
标称截面积 每股导体数/导体直径 导体直径 标称绝缘厚度
  mm2 No./mm mm mm mm kg/km
FFX300 1mRZ1-R 1G1.5 1.5 7/0.53 1.59 0.7 6.5 54
FFX300 1mRZ1-R 1G2.5 2.5 7/0.67 2.01 0.7 6.8 67
FFX300 1mRZ1-R 1G4 4 7/0.85 2.55 0.7 7.5 86
FFX300 1mRZ1-R 1G6 6 7/1.04 3.12 0.7 8.1 110
FFX300 1mRZ1-R 1G10 10 7/1.35 4.05 0.7 9.2 155
FFX300 1mRZ1-R 1G16 16 7/1.70 5.1 0.7 10.2 220
FFX300 1mRZ1-R 1G25 25 7/2.14 6.42 0.9 11.9 325
FFX300 1mRZ1-R 1G35 35 19/1.53 7.65 0.9 13.2 425
FFX300 1mRZ1-R 1G50 50 19/1.78 8.9 1 14.6 600
FFX300 1mRZ1-R 1G70 70 19/2.14 10.7 1.1 16.6 820
FFX300 1mRZ1-R 1G92 95 19/2.52 12.6 1.1 18.7 1100
FFX300 1mRZ1-R 1G120 120 37/2.03 14.21 1.2 20.5 1350
FFX300 1mRZ1-R 1G150 150 37/2.25 15.75 1.4 22.7 1640
FFX300 1mRZ1-R 1G185 185 37/2.52 17.64 1.6 25.5 2040
FFX300 1mRZ1-R 1G240 240 61/2.25 20.25 1.7 28.5 2650
FFX300 1mRZ1-R 1G300 300 61/2.52 22.68 1.8 31.5 3260
FFX300 1mRZ1-R 1G400 400 65/2.85 25.65 2 35.4 4130
FFX300 1mRZ1-R 1G500 500 61/3.20 28.8 2.2 39 5200
FFX300 1mRZ1-R 1G630 630 127/2.52 32.76 2.4 43.5 6600
FFX300 1mRZ1-R 1G800 800 127/2.85 37.05 2.6 48.5 8300
FFX300 1mRZ1-R 1G1000 1000 127/3.20 41.6 2.8 53.5 10000

电气性能

导体运转温度 : 90°C
周围温度 : 30°C

载流容量(A)

导体截面积 参考方法4(附在热绝缘墙上的导管上) 参考方法 B (附在线槽或者墙上等的导管上) 参考方法 1
(直接用夹子夹住)
参考方法11 (在一个有孔径的电缆匣中,垂直或者水平) 参考方法 12 (暴露在空气中)
水平隔开 垂直隔开 三相隔开
2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电或水平相邻分开 3根或者4根电缆三相交流电 水平分开或者紧挨着 2根电缆单相交流或者直流电水平相邻分开 3根或者4根电缆三相交流电 水平分开或者紧挨着 2根电缆单相交流或者直流电或3根电缆三相相交 2根电缆单相交流或者直流电或3根电缆三相相交 3根电缆三相交流电电缆紧挨着
1 2 3 4 5 6 7 8 9 10 11 12
mm2 A A A A A A A A A A A
1.5 18 17 22 19 25 23 - - - - -
2.5 24 23 30 26 34 31 - - - - -
4 33 30 40 35 46 41 - - - - -
6 43 39 51 45 59 54 - - - - -
10 58 53 71 63 81 74 - - - - -
16 76 70 95 85 109 99 - - - - -
25 100 91 126 111 143 130 158 140 183 163 138
35 125 111 156 138 176 161 195 176 226 203 171
50 149 135 189 168 228 209 293 215 274 246 209
70 189 170 240 214 293 268 308 279 351 318 270
95 228 205 290 259 355 326 375 341 426 389 330
120 263 235 336 299 413 379 436 398 495 453 385
150 300 270 375 328 476 436 505 461 570 524 445
185 341 306 426 370 545 500 579 530 651 600 511
240 400 358 500 433 644 590 686 630 769 711 606
300 459 410 573 493 743 681 794 730 886 824 701
400 - - 684 584 868 793 915 849 1065 994 820
500 - - 783 666 990 904 1044 973 1228 1150 936
630 - - 900 764 1130 1033 1191 1115 1423 1338 1069
800 - - - - 1288 1179 1358 1275 1580 1485 1214
1000 - - - - 1443 1323 1520 1436 1775 1671 1349

电压降落(/A/m)

标称截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根电缆三相交流电
参考方法3和4
(附在线槽或者墙上等的导管上)
参考方法1和11(直接用线夹夹住或者置于电缆槽中) 参考方法3和4
(附在线槽或者墙上等的导管上)
参考方法1,11和12 (三相分开) 参考方法1和11(水平相邻分开)
1 2 3 4 5 6 7
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31 31 27 27 27 27
2.5 19 19 16 16 16 16
4 33 12 10 10 10 10
6 7.8 7.9 6.8 6.8 6.8 6.8
10 4.7 4.7 4.7 4 4 4
16 2.9 2.9 2.9 2.5 2.5 2.5
    r x z r x z r x z r x z r x z
25 1.85 1.85 0.31 1.9 1.85 0.19 1.85 1.6 0.27 1.65 1.6 0.165 1.6 1.6 0.19 1.6
35 1.35 1.35 0.29 1.35 1.35 0.18 1.35 1.15 0.25 1.15 1.15 0.155 1.5 1.15 0.18 1.15
50 0.99 1 0.29 1.05 0.99 0.18 1 0.87 0.25 0.9 0.86 0.155 0.87 0.86 0.18 0.87
70 0.68 0.7 0.28 0.75 0.68 0.175 0.71 0.6 0.24 0.65 0.59 0.15 0.61 0.59 0.175 0.62
95 0.49 0.51 0.27 0.58 0.49 0.17 0.52 0.44 0.23 0.5 0.43 0.145 0.45 0.43 0.17 0.46
120 0.39 0.41 0.26 0.48 0.39 0.165 0.43 0.35 0.23 0.42 0.34 0.14 0.37 0.34 0.165 0.38
150 0.32 0.33 0.26 0.43 0.32 0.165 0.36 0.29 0.23 0.37 0.28 0.14 0.31 0.28 0.165 0.32
185 0.25 0.27 0.26 0.37 0.26 0.165 0.3 0.23 0.23 0.32 0.22 0.14 0.26 0.22 0.165 0.28
240 0.19 0.21 0.26 0.33 0.2 0.16 0.25 0.185 0.22 0.29 0.17 0.14 0.22 0.17 0.165 0.24
300 0.155 0.175 0.25 0.31 0.16 0.16 0.22 0.15 0.22 0.27 0.14 0.14 0.195 0.135 0.16 0.21
400 0.12 0.14 0.25 0.29 0.13 0.155 0.2 0.125 0.22 0.25 0.11 0.135 0.175 0.11 0.16 0.195
500 0.093 0.12 0.25 0.28 0.105 0.155 0.185 0.1 0.22 0.24 0.09 0.135 0.16 0.088 0.16 0.18
630 0.072 0.1 0.25 0.27 0.086 0.155 0.175 0.088 0.21 0.23 0.074 0.135 0.15 0.071 0.16 0.17
800 0.056 - - - 0.072 0.15 0.17 - - - 0.062 0.13 0.145 0.059 0.155 0.165
1000 0.045 - - - 0.063 0.15 0.165 - - - 0.055 0.13 0.14 0.05 0.155 0.165
注:r:工作温度下导体电阻
x:电抗
z:阻抗
