铝绞线(AAC)电缆

应用

AAC导体又称铝绞线。它由电解精炼铝制成，最低纯度为99.7%。

标准

BS 215-1 / BS EN 50182 / IEC 61089 / ASTM B 231/B 231M / DIN 48201-5 标准

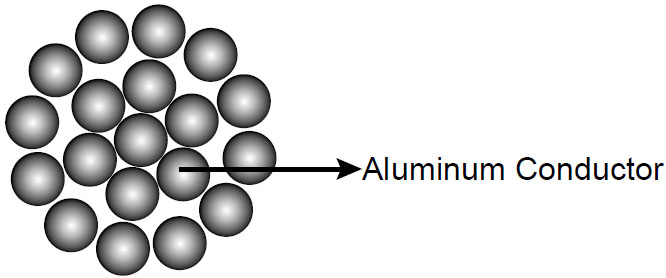

电缆结构

All Aluminum Alloy 导体 (AAAC) Cables

同心式绞合铝导体(AAC)是由一条或多条硬拉1350铝合金绞合而成。这些导体用于低、中、高压架空线路。

AAC在城市地区得到了广泛的应用，这些地区的跨度通常较短，但对电导率要求较高。铝的优异耐腐蚀性使AAC成为沿海地区的首选导体。

AAC由于其相对较差的强度重量比，在输电线路和农村配电中使用有限，因为使用的跨度较大。

所有铝导体都是由一股或多股铝线组成。

电气性能

密度@20ºC 2.703 kg/dm
温度系数@20°C 0.00403 (°C)
电阻系数@20°C 0.028264
线性膨胀系数线变化率 23 x10-6 (°C)

操作条件

环境温度 -5°C - 50°C
风压 80 – 130kg/m2
Seismic Acceleration 0.12 - 0.05g
Isokeraunic Level 10 – 18
相对湿度 5 – 100%

施工参数

BS 215 Part 1

型号 标称截面积 Stranding 外径 重量 额定强度 电阻 额定电流*
Nominal Teorical
  mm² mm² No.×mm mm kg/km KN Ω/Km A
Midge 22 23.33 7/2.06 6.18 64 3.99 1.227 106
Gnat 25 26.8 7/2.21 6.6 73.8 4.83 1.0643 122
Mosquito 35 37 7/2.59 7.8 102.1 6.27 0.7749 141
Ladybird 40 42.8 7/2.79 8.4 117.9 7.28 0.6678 157
Ant 50 52.83 7/3.1 9.3 145 8.28 0.5419 175
Fly 60 63.55 7/3.4 10.2 174 9.9 0.4505 196
Wasp 100 106 7/4.39 13.17 290 16 0.2702 268
Hornet 150 157.6 19/3.25 16.25 434 25.7 0.1825 342
Charfer 200 213.2 19/3.78 18.9 587 35.4 0.1349 412
Cockroach 250 265.7 19/4.22 21.1 731 40.4 0.1083 471
Butterfly 300 322.7 19/4.65 23.25 888 48.75 0.08916 530
Centipede 400 415.2 37/3.78 26.46 1145 63.1 0.06944 616
Maybug 475 486,1 37/4,09 28,6 1342 0.05571 0,05900 740
Skorpion 500 529,8 37/4,27 29,9 1460 0.04916 0,05400 887
Cicada 600 628,3 37/4,65 32,6 1733 0.03423 0,04500 1056

注:*上表中电流额定值为风速0.6米/秒，太阳热辐射1200瓦/米，环境温度50℃，导体温度80℃。

BS EN 50182

Code 标称截面积 Stranding 外径 重量 额定强度 电阻 额定电流*
Nominal Teorical
  mm² mm² No.×mm mm kg/km KN Ω/Km A
Gnat 25 26.9 7/2.21 6.63 73 4.83 1.0643 115
Mosquito 35 36.9 7/2.59 7.77 101 6.27 0.7749 140
Ladybird 40 42.8 7/2.79 8.37 117 7.28 0.6678 154
Bluebottle 70 73.6 7/3.66 10.98 201 11.78 0.388 215
Earwig 75 78.6 7/3.78 11.34 215 12.57 0.3638 223
Grasshopper 80 84.1 7/3.91 11.73 230 13.45 0.34 233
Clegg 90 95.6 7/4.17 12.51 261 15.3 0.2989 252
Beetle 100 106.4 19/2.67 13.35 292 18.08 0.2701 269
Bee 120 132 7/4.90 14.7 361 21.12 0.2165 307
Caterpillar 180 185.9 19/3.53 17.65 511 29.75 0.1546 379
Spider 220 237.6 19/3.99 19.95 653 38.01 0.121 440
Moth 350 373.1 19/5.00 25 1025 59.69 0.077 579
Drone 350 372.4 37/3.58 25.06 1027 59.59 0.0774 577
Maybug 450 486.1 37/4.09 28.63 1341 77.78 0.0593 677
Scorpion 500 529.8 37/4.27 29.89 1461 84.77 0.0544 713
Cicada 600 628.3 37/4.65 32.55 1733 100.54 0.0459 788

注:*上表中电流额定值为风速0.6米/秒，太阳热辐射1200瓦/米，环境温度50℃，导体温度80℃。

IEC 61089

Code 标称截面积 Stranding 外径 重量 额定强度 电阻 额定电流*
mm² No.×mm mm kg/km KN Ω/Km A
10 10 7/1.35 4.05 27.4 1.95 2.8633 62
16 16 7/1.71 5.13 43.8 3.04 1.7896 84
25 25 7/2.13 6.39 68.4 4.5 1.1453 110
40 40 7/2.70 8.1 109.4 6.8 0.7158 147
63 63 7/3.39 10.17 172.3 10.39 0.4545 195
100 100 19/2.59 12.95 274.8 17 0.2877 259
125 125 19/2.89 14.45 343.6 21.25 0.2302 297
160 160 19/3.27 16.35 439.8 26.4 0.1798 345
200 200 19/3.66 18.3 549.7 32 0.1439 396
250 250 19/4.09 20.45 687.1 40 0.1151 454
315 315 37/3.29 23.03 867.9 51.97 0.0916 522
400 400 37/3.71 25.97 1102 64 0.0721 603
450 450 37/3.94 27.58 1239.8 72 0.0641 647
500 500 37/4.15 29.05 1377.6 80 0.0577 688
560 560 37/4.39 30.73 1542.9 89.6 0.0515 736
630 630 61/3.63 32.67 1738.3 100.8 0.0458 789
710 710 61/3.85 34.65 1959.1 113.6 0.0407 845
800 800 61/4.09 36.81 2207.4 128 0.0361 905
900 900 61/4.33 38.97 2483.3 144 0.0321 967
1000 1000 61/4.57 41.13 2759.2 160 0.0289 1026
1120* 1120 91/3.96 43.56 3093.5 179.2 0.0258 1091
1250* 1250 91/4.18 45.98 3452.6 200 0.0231 1157
1400* 1400 91/4.43 48.73 3866.9 224 0.0207 1226
1500* 1500 91/4.58 50.38 4143.1 240 0.0193 1270

*标有“*”的项目不在我们目前的产品范围内，详情仅供参考。

(*)注:表中电流额定值为风速0.6米/秒，太阳热辐射1200瓦/米，环境温度50℃，导体温度80℃。

ASTM B 231/B 231M

Code 标称截面积 Stranding 外径 重量 额定强度 电阻 额定电流*
  AWG&MCM mm² No.×mm mm kg/km KN Ω/Km A
Peachbell 6 13.3 7/1.56 4.68 36.6 2.53 2.1477 75
Rose 4 21.1 7/1.96 5.88 58.2 3.91 1.3606 99
Iris 2 33.6 7/2.47 7.41 92.6 5.99 0.8567 132
Pansy 1 42.4 7/2.78 8.34 116.6 7.3 0.6763 153
Poppy 1/0.0 53.5 7/3.12 9.36 147.2 8.84 0.5369 176
Aster 2/0.0 67.4 7/3.50 10.5 185.7 11.1 0.4267 203
Phlox 3/0.0 85 7/3.93 11.79 233.9 13.5 0.3384 234
Oxlip 4/0.0 107.2 7/4.42 13.26 295.2 17 0.2675 270
Valerian 250 126.7 19/2.91 14.55 348.6 20.7 0.2274 299
Sneezewort 250 126.7 7/4.80 14.4 348.8 20.1 0.2269 299
Laurel 266.8 135.2 19/3.01 15.05 372.2 22.1 0.2125 312
Daisy 266.8 135.2 7/4.96 14.88 372.3 21.4 0.2125 311
Peony 300 152 19/3.19 15.95 418.3 24.3 0.1892 335
Tulip 336.4 170.5 19/3.38 16.9 469.5 27.3 0.1686 359
Daffodil 350 177.3 19/3.45 17.25 487.9 28.4 0.1618 369
Canna 397.5 201.4 19/3.67 18.35 554.9 31.6 0.143 397
Goldentuft 450 228 19/3.91 19.55 627.6 35 0.126 429
Syringa 477 241.7 37/2.88 20.16 664.8 38.6 0.1192 444
Cosmos 477 241.7 19/4.02 20.1 664.8 37 0.1192 444
Hyacinth 500 253.3 37/2.95 20.65 696.8 40.5 0.1136 458
Zinnia 500 253.3 19/4.12 20.6 697.1 38.9 0.1134 458
Dahlia 556.5 282 19/4.35 21.75 775.8 43.3 0.1018 489
Mistletoe 556.5 282 37/3.12 21.84 775.7 44.3 0.1016 490
Meadowsweet 600 304 37/3.23 22.61 836.3 47.5 0.0948 511
Orchid 636 322.3 37/3.33 23.31 886.9 50.4 0.0892 530
Heuchera 650 329.4 37/3.37 23.59 907.4 51.7 0.0871 538
Flag 700 354.7 61/2.72 24.48 975.8 57.1 0.0811 561
Varbena 700 354.7 37/3.49 24.43 975.7 55.4 0.0812 561
Nasturtium 715.5 362.6 61/2.75 24.75 998.5 58.4 0.0793 569
Violet 715.5 362.6 37/3.53 24.71 998.5 56.7 0.0794 568
Cattail 750 380 61/2.82 25.38 1046 60.3 0.0754 587
Petunia 750 380 37/3.62 25.34 1046 58.6 0.0755 586
Lilac 795 402.8 61/2.90 26.1 1110 63.8 0.0713 607
Arbutus 795 402.8 37/3.72 26.04 1109 61.8 0.0715 605
Snapdragon 900 456 61/3.09 27.81 1256 70.8 0.0628 654
Cockscomb 900 456 37/3.96 27.72 1256 68.4 0.0631 652
Goldenrod 954 483.4 61/3.18 28.62 1331 75 0.0593 677
Magnolia 954 483.4 37/4.08 28.56 1331 72.6 0.0594 676
Camellia 1000 506.7 61/3.25 29.25 1394 78.3 0.0568 695
Hawkweed 1000 506.7 37/4.18 29.26 1395 76.2 0.0566 696
Larkspur 1033.5 523.7 61/3.31 29.79 1442 81.3 0.0547 710
Bluebell 1033.5 523.7 37/4.25 29.75 1441 78.8 0.0547 710
Marigold 1113 564 61/3.43 30.87 1553 87.3 0.051 740
Hawthorn 1192.5 604.2 61/3.55 31.95 1662 93.5 0.0476 771
Narsissus 1272 644.5 61/3.67 33.03 1774 98.1 0.0445 802
Columbine 1351 694.8 61/3.78 34.02 1884 104 0.042 829
Carnation 1431 725.1 61/3.89 35.01 1997 108 0.0396 858
Gladiolus 1510.5 765.4 61/4.00 36 2108 114 0.0375 885
Coreopsis 1590 805.7 61/4.10 36.9 2216 120 0.0357 911
Jassamine 1750 886.7 61/4.30 38.7 2442 132 0.0324 962
Cowslip* 2000 1013 91/3.77 41.47 2787 153 0.0286 1032
Sagebrush* 2250 1140 91/3.99 43.89 3166 167 0.0255 1099
Lupine* 2500 1267 91/4.21 46.31 3519 186 0.0229 1163
Bitterrot* 2750 1393 91/4.42 48.62 3872 205 0.0208 1223
Trillium* 3000 1520 127/3.90 50.7 4226 223 0.0193 1271
Bluebonnet* 3500 1773 127/4.22 54.86 4977 261 0.0165 1373

*标有“*”的项目不在我们目前的产品范围内，详情仅供参考。

(*)注:表中电流额定值为风速0.6米/秒，太阳热辐射1200瓦/米，环境温度50℃，导体温度80℃。

DIN 48201 Part 5

标称截面积 Stranding 外径 重量 额定强度 电阻 额定电流*
Nominal Teorical
mm² mm² No.×mm mm kg/km KN Ω/Km A
16 15.89 7/1.70 5.1 43 2.84 1.8022 83
25 24.25 7/2.10 6.3 66 4.17 1.181 108
35 34.36 7/2.50 7.5 94 5.78 0.8333 134
50 49.48 7/3.00 9 135 7.94 0.5787 168
50 48.35 19/1.80 9 133 8.45 0.5951 166
70 65.81 19/2.10 10.5 181 11.32 0.4372 200
95 93.27 19/2.50 12.5 256 15.68 0.3085 248
120 116.99 19/2.80 14 322 18.78 0.2459 285
150 147.11 37/2.25 15.8 406 25.3 0.196 328
185 181.62 37/2.50 17.5 500 30.54 0.1588 373
240 242.54 61/2.25 20.3 670 39.51 0.1191 445
300 299.43 61/2.50 22.5 827 47.7 0.0965 506
400 400.14 61/2.89 26 1104 60.86 0.0722 602
500 499.83 61/3.23 29.1 1379 74.67 0.0578 688
625* 626.2 91/2.96 32.6 1732 95.25 0.0462 786
800* 802.09 91/3.35 36.9 2218 118.39 0.036 907
1000* 999.71 91/3.74 41.1 2767 145.76 0.0289 1026

*标有“*”的项目不在我们目前的产品范围内，详情仅供参考。

(*)注:表中电流额定值为风速0.6米/秒，太阳热辐射1200瓦/米，环境温度50℃，导体温度80℃。

技术资料

导线数 Final Modules of Elasticity 线性膨胀系数
AL Kg/mm² lb/in² 1/Cº 1/Fº
7 6000 8.5 x106 23.0 x10-6 112.8 x10-6
19 5700 8.1 x106 23.0 x10-6 112.8 x10-6
37 5700 8.1 x106 23.0 x10-6 112.8 x10-6
61 5500 7.8 x106 23.0 x10-6 112.8 x10-6
91 5500 7.8 x106 23.0 x10-6 112.8 x10-6
