单对扁平PFA绝缘热电偶电缆

单对扁平PFA绝缘热电偶电缆

TX PFA 绝缘

应用

这些电缆与热电偶连接在一起用来测量温度。

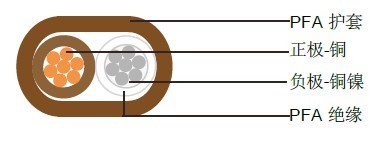

结构

导体: 实心或多股。材料取决于热电偶的类型。
绝缘: PFA
护套: PFA或玻璃丝编织
结构: 扁平
颜色: 根据标准 IEC 60584-3

K Type

AWG(mm) 绝缘材料 护套材料 最高温度(°C) 外径(mm) 重量(kg/km)
40 (0.08) PFA 玻璃丝编织 260 0.7 x 0.9 3.4
36 (0.13) PFA 玻璃丝编织 260 0.7 x 1.0 3.6
30 (0.25) PFA 玻璃丝编织 260 0.9 x 1.2 4.5

K Type

AWG(mm) 绝缘材料 护套材料 最高温度(°C) 外径(mm) 重量(kg/km)
40 (0.08) PFA PFA 260 0.4 x 0.7 3.4
36 (0.13) PFA PFA 260 0.5 x 0.8 3.6
30 (0.25) PFA PFA 260 0.6 x 1.0 4.0
24 (0.51) PFA PFA 260 1.4 x 2.4 10.0
24 (7/0.2) PFA PFA 260 1.6 x 2.6 10.5
22 (7/0.25) PFA PFA 260 1.7 x 3.4 13.4
20 (0.81) PFA PFA 260 1.7 x 3.0 16.7
20 (7/0.32) PFA PFA 260 1.9 x 3.2 17.1

E Type

AWG(mm) 绝缘材料 护套材料 最高温度(°C) 外径(mm) 重量(kg/km)
40 (0.08) PFA PFA 260 0.4 x 0.7 3.4
36 (0.13) PFA PFA 260 0.5 x 0.8 3.6
30 (0.25) PFA PFA 260 0.6 x 1.0 4.0
24 (0.51) PFA PFA 260 1.4 x 2.4 10.0
24 (7/0.2) PFA PFA 260 1.6 x 2.6 10.5
22 (7/0.25) PFA PFA 260 1.7 x 3.4 13.4
20 (0.81) PFA PFA 260 1.7 x 3.0 16.7
20 (7/0.32) PFA PFA 260 1.9 x 3.2 17.1

J Type

AWG(mm) 绝缘材料 护套材料 最高温度(°C) 外径(mm) 重量(kg/km)
40 (0.08) PFA PFA 260 0.4 x 0.7 3.4
36 (0.13) PFA PFA 260 0.5 x 0.8 3.6
30 (0.25) PFA PFA 260 0.6 x 1.0 4.0
24 (0.51) PFA PFA 260 1.4 x 2.4 10.0
24 (7/0.2) PFA PFA 260 1.6 x 2.6 10.5
22 (7/0.25) PFA PFA 260 1.7 x 3.4 13.4
20 (0.81) PFA PFA 260 1.7 x 3.0 16.7
20 (7/0.32) PFA PFA 260 1.9 x 3.2 17.1

T Type

AWG(mm) 绝缘材料 护套材料 最高温度(°C) 外径(mm) 重量(kg/km)
40 (0.08) PFA PFA 150 0.4 x 0.7 3.4
36 (0.13) PFA PFA 150 0.5 x 0.8 3.6
30 (0.25) PFA PFA 150 0.6 x 1.0 4.0
24 (0.51) PFA PFA 260 1.4 x 2.4 10.0
24 (7/0.2) PFA PFA 260 1.6 x 2.6 10.5
22 (7/0.25) PFA PFA 260 1.7 x 3.4 13.4
20 (0.81) PFA PFA 260 1.7 x 3.0 16.7
20 (7/0.32) PFA PFA 260 1.9 x 3.2 17.1

N Type

AWG(mm) 绝缘材料 护套材料 最高温度(°C) 外径(mm) 重量(kg/km)
30 (0.25) PFA PFA 260 0.6 x 1.0 1.7
24 (0.51) PFA PFA 260 1.4 x 2.4 6.7
20 (0.81) PFA PFA 260 1.7 x 3.0 10.0
