多对分屏蔽/总屏蔽热电偶电缆

热电偶电缆

EX 分屏蔽/总屏蔽

应用

这些电缆用于热电偶电路，石化厂，公共设施和工业厂房。

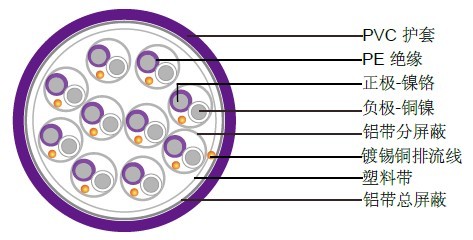

结构

导体: 实心
可用的型号: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC
绝缘: PVC, PE, XLPE或LSZH
分屏蔽：24μm的铝带或PETP带另加直径0.6mm的实心镀锡铜排流线
绕包：至少一层塑料带
总屏蔽：24μm的铝带或PETP带另加截面积为0.5 mm²的7股镀锡铜排流线
护套: PVC或LSZH
颜色: 根据标准IEC 60584-3
防延燃性: IEC 60332-1
火焰传播测试: IEC 60332 cat. C
温度范围: 工作温度-30°C到70°C。安装温度-5°C到50°C。

0.5 mm²

导体规格(mm²) 对数 绝缘厚度(mm) 护套厚度(mm) 外径(mm) 重量(kg/km)
0.5 2 0.4 1.0 9.1 83
0.5 4 0.4 1.0 10.4 132
0.5 6 0.4 1.2 12.8 196
0.5 8 0.4 1.2 13.6 244
0.5 10 0.4 1.2 15.3 300
0.5 12 0.4 1.2 16.0 346
0.5 16 0.4 1.4 18.5 459
0.5 20 0.4 1.4 20.3 555
0.5 24 0.4 1.4 21.9 659

 0.8 mm²

导体规格(mm²) 对数 绝缘厚度(mm) 护套厚度(mm) 外径(mm) 重量(kg/km)
0.8 2 0.4 1.0 9.8 102
0.8 4 0.4 1.0 11.3 167
0.8 6 0.4 1.2 13.9 247
0.8 8 0.4 1.2 14.7 312
0.8 10 0.4 1.2 16.7 384
0.8 12 0.4 1.4 17.9 462
0.8 16 0.4 1.4 20.1 591
0.8 20 0.4 1.4 22.1 718
0.8 24 0.4 1.6 24.4 878

1.0 mm²

导体规格(mm²) 对数 绝缘厚度(mm) 护套厚度(mm) 外径(mm) 重量(kg/km)
1.0 2 0.4 1.0 10.2 114
1.0 4 0.4 1.0 11.7 189
1.0 6 0.4 1.2 14.4 281
1.0 8 0.4 1.2 15.3 355
1.0 10 0.4 1.2 17.4 439
1.0 12 0.4 1.4 18.6 527
1.0 16 0.4 1.4 21.0 677
1.0 20 0.4 1.6 23.5 846
1.0 24 0.4 1.6 25.5 1006

1.3 mm²

导体规格(mm²) 对数 绝缘厚度(mm) 护套厚度(mm) 外径(mm) 重量(kg/km)
1.3 2 0.4 1.0 11.5 131
1.3 4 0.4 1.2 13.8 234
1.3 6 0.4 1.2 16.5 330
1.3 8 0.4 1.2 17.6 420
1.3 10 0.4 1.4 20.4 537
1.3 12 0.4 1.4 21.3 624
1.3 16 0.4 1.4 24.1 804
1.3 20 0.4 1.6 27.1 1004
1.3 24 0.4 1.6 29.3 1196

1.5 mm²

导体规格(mm²) 对数 绝缘厚度(mm) 护套厚度(mm) 外径(mm) 重量(kg/km)
1.5 2 0.5 1.0 12.6 151
1.5 4 0.5 1.2 15.1 270
1.5 6 0.5 1.2 18.1 382
1.5 8 0.5 1.4 19.7 504
1.5 10 0.5 1.4 22.4 623
1.5 12 0.5 1.4 23.5 724
1.5 16 0.5 1.6 27.1 958
1.5 20 0.5 1.6 29.9 1168
1.5 24 0.5 1.6 32.8 1392

*此处的重量只是近似值。它会因为绝缘和导体材料的不同而改变。
